Pourquoi les réducteurs à vis sans fin à angle droit surpassent les réducteurs de vitesse traditionnels pour les applications à couple élevé

1. Architecture de base des réducteurs industriels

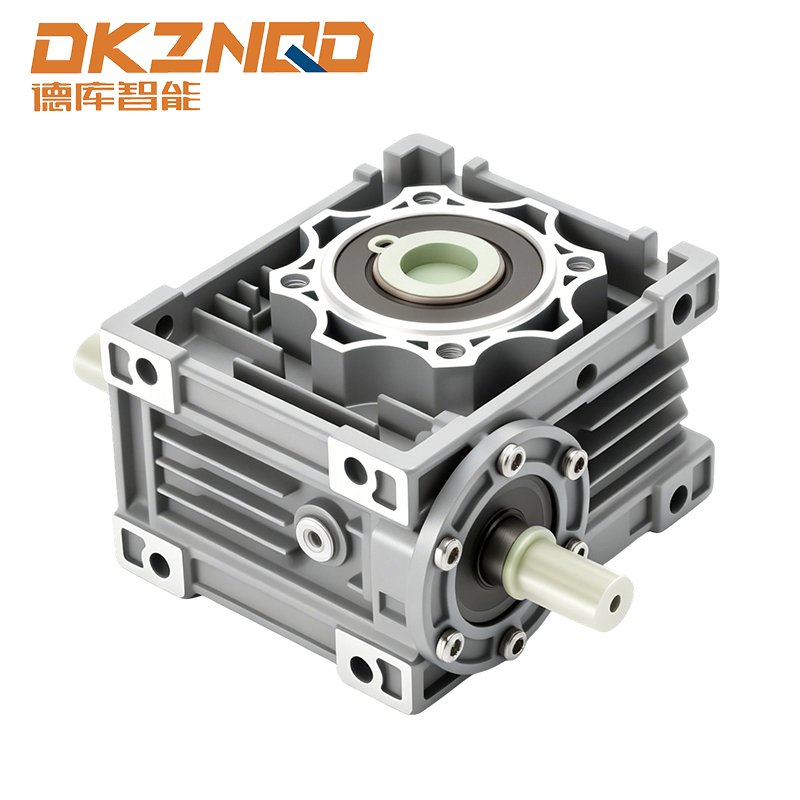

Un réducteur industriel (ou boîte de vitesses réducteur ) est un ensemble mécanique qui diminue la vitesse de l'arbre d'entrée tout en augmentant proportionnellement le couple de sortie. Dans les transmissions modernes, le réducteur à vis sans fin pour camping-car la famille représente un sous-ensemble spécialisé de réducteur à vis sans fin à angle droit conceptions où l'arbre à vis sans fin traverse l'axe de la roue à vis sans fin à 90 degrés. Cette configuration est indispensable lorsque les contraintes d'espace empêchent le montage en ligne d'un moteur réducteur à engrenages .

Contrairement aux unités hélicoïdales ou planétaires, les unités à vis sans fin réducteurs industriels obtenez des taux de réduction élevés en une seule étape, généralement de 5:1 à 100:1. Pour les exigences extrêmes, un double étage réducteur à vis sans fin peut atteindre des ratios dépassant 3000:1. L'action de glissement inhérente entre la roue à vis sans fin en bronze et la vis sans fin en acier trempé génère plus de friction que les engrenages à éléments roulants, ce qui a un impact direct sur la gestion thermique et la stratégie de lubrification.

2. Réducteur à vis sans fin à angle droit : avantages cinématiques

La géométrie déterminante d'un réducteur à vis sans fin à angle droit permet une redirection de puissance à 90 degrés sans engrenages coniques. Cette disposition compacte est essentielle pour les véhicules à guidage automatique, les systèmes de convoyeurs et les machines d'emballage où le réducteur de vitesse pour moteur électrique doit s’insérer dans des cadres étroits. Vous trouverez ci-dessous une représentation SVG annotée du flux de couple à l'intérieur d'un réducteur à vis sans fin à arbre creux .

Lors de la sélection d'un réducteur à vis sans fin , la variante à arbre creux élimine le besoin d'un accouplement de sortie séparé, monté directement sur les arbres entraînés de la machine. Cela réduit l'inertie et l'espace axial jusqu'à 30 % par rapport aux conceptions à arbre plein, ce qui rend réducteur à vis sans fin à arbre creux configurations le choix préféré pour les agitateurs, les tarières et les entraînements de plateau tournant.

3. Mesures de performance : réducteurs à vis sans fin, hélicoïdaux ou planétaires

Les décisions d’ingénierie opposent souvent réducteurs industriels avec la technologie des vis sans fin contre les alternatives hélicoïdales ou planétaires. Le tableau ci-dessous résume les principaux différenciateurs selon quatre critères essentiels pour un moteur réducteur à engrenages utilisé dans des cycles de service continu.

Notez que même si un réducteur à vis sans fin à couple élevé sacrifie l'efficacité par rapport aux unités hélicoïdales, sa propriété d'auto-verrouillage inhérente (au-dessus de certains rapports, généralement > 30 : 1) élimine le besoin de freins externes dans les applications de levage et de stationnement. Un réducteur de vitesse pour moteur électrique qui nécessite un couple de maintien sans consommation d'énergie, les conceptions à vis sans fin sont particulièrement adaptées aux treuils et aux nacelles élévatrices.

4. Dimensionnement des réducteurs industriels robustes : facteurs de charge et thermiques

Réducteurs industriels robustes doit être sélectionné en fonction de la puissance thermique, et pas seulement du couple mécanique maximal. La puissance thermique nominale de l'AGMA (American Gear Manufacturers Association) définit la puissance d'entrée continue maximale avant la dégradation du lubrifiant. Les données de terrain issues des applications de manutention montrent que le sous-dimensionnement d'un boîte de vitesses réducteur de seulement 15 % réduit la durée de vie de plus de 50 % en raison de l'usure accélérée de la roue à vis sans fin en bronze.

4.1 Paramètres de sélection critiques pour les réducteurs à vis sans fin à angle droit

• Facteur de service : Pour les convoyeurs à chocs modérés, utilisez 1,25 ; pour les broyeurs ou les mélangeurs, utilisez 1,75 minimum.
• Limite de vitesse d'entrée : La plupart réducteur à vis sans fin pour camping-car les unités acceptent 1 400 à 1 800 tr/min, mais au-dessus de 2 000 tr/min nécessitent des arbres à vis sans fin équilibrés et des lubrifiants synthétiques.
• Orientation de montage : Les unités à arbre creux doivent spécifier des barres de réaction montées sur pied, sur bride ou à bras de torsion.

Dans le cadre d'une modernisation d'une chaîne de montage automobile, remplacement des réducteurs à arbres parallèles conventionnels par des réducteurs compacts réducteur à vis sans fin à angle droits réduit l'enveloppe de la transmission de 42 % tout en maintenant une efficacité de 88 %, uniquement grâce à des rapports d'entraxe optimisés et à une circulation d'huile forcée.

5. Stratégies de lubrification pour les réducteurs à vis sans fin de longue durée

Le frottement de glissement dans un réducteur à vis sans fin génère une chaleur importante. Les huiles synthétiques polyglycol (PG) de qualité supérieure surpassent les huiles minérales avec une réduction de 10 à 15 °C de la température à l'état stable. Pour un réducteurs industriels résistants application fonctionnant 24h/24 et 7j/7, les intervalles de vidange d'huile s'étendent de 4 000 heures (minérale) à 12 000 heures (synthétique). Le tableau ci-dessous présente les degrés de viscosité recommandés en fonction des conditions ambiantes.

Pour réducteur à vis sans fin à arbre creux sur les modèles avec orientation de sortie verticale, la lubrification par projection d'huile peut être insuffisante au-dessus d'un entraxe de 4" ; la circulation forcée d'huile ou la lubrification à la graisse (avec des intervalles de relubrification 50 % plus courts) devient obligatoire.

6. Adaptation des moteurs réducteurs à engrenages aux entraînements à fréquence variable

Quand un moteur réducteur à engrenages associe un réducteur à vis sans fin à un moteur électrique, le fonctionnement du VFD en dessous de 20 Hz réduit le refroidissement interne. La vitesse de glissement de la roue à vis sans fin diminue proportionnellement, ce qui risque de provoquer une lubrification limite. Par conséquent, pour les applications nécessitant une large plage de vitesses (par exemple, indexation d'emballages), sélectionnez un réducteur à vis sans fin à angle droit avec ailettes de refroidissement auxiliaires et ventilateur motorisé séparé. Les tests sur le terrain montrent qu'un réducteur de vitesse pour moteur électrique fonctionnant à 15 Hz sans refroidissement forcé perd 35 % de sa capacité thermique.

Si vous utilisez une norme réducteurs industriels fourni avec un adaptateur moteur CEI, assurez-vous toujours que le joint d'entrée peut résister au régime maximal du moteur, et pas seulement à la vitesse nominale. Beaucoup réducteur à vis sans fin pour camping-car les défaillances proviennent d'une surchauffe des lèvres du joint causée par une survitesse dans des conditions de surtension du VFD.

7. Performances inspirées de cas : réducteur à vis sans fin à couple élevé dans les systèmes de convoyeurs

Une usine d'embouteillage de boissons a remplacé 30 % de ses réducteurs à biseau hélicoïdal par réducteur à vis sans fin à couple élevé unités de même taille de cadre. Sur 18 mois, les données suivantes ont été enregistrées sur 24 lignes de production :

• Le temps d'arrêt global dû à une défaillance de la boîte de vitesses a été réduit de 22 % (le verrouillage automatique de la vis sans fin a empêché les charges de choc de reculer).
• Le couple de sortie moyen a augmenté de 17 % pour le même ampérage du moteur grâce à l'optimisation des angles d'attaque des vis sans fin.
• Coût d'entretien par boîte de vitesses réducteur est passé de 340 $/an à 210 $/an, principalement en raison de la durée de vie plus longue du pétrole.

Cela démontre qu'un réducteur à vis sans fin peut surpasser les conceptions traditionnelles en termes de fiabilité et de coût total de possession, en particulier là où prédominent des charges de choc élevées et un accès limité.

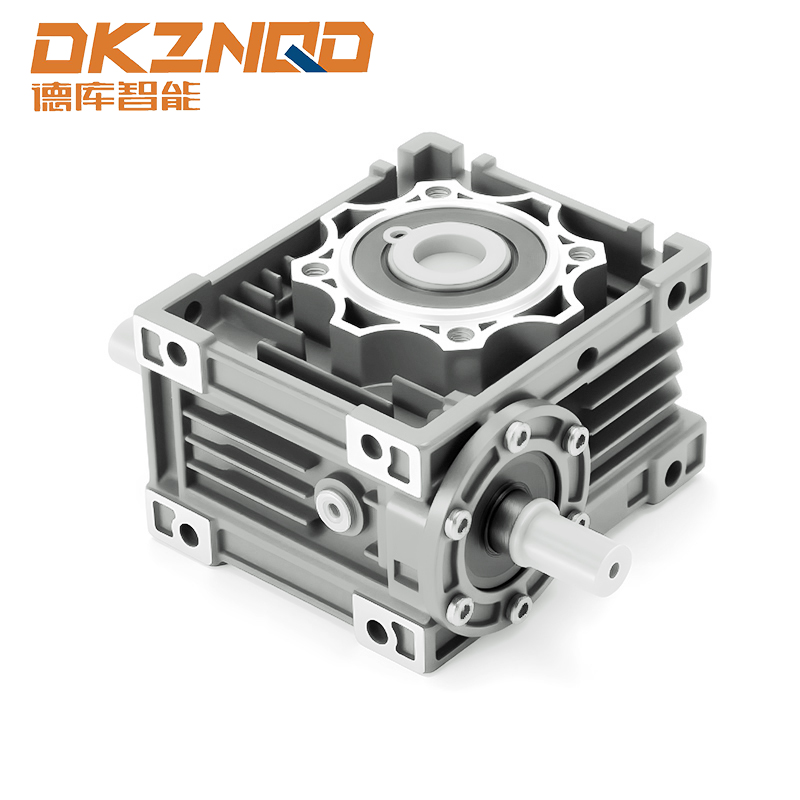

Coupe transversale d'un réducteur à vis sans fin typique pour camping-car mettant en évidence l'interface de la vis sans fin en acier trempé et de la roue en bronze
