Comprendre la logique de numérotation des cadres NEMA
Un numéro de cadre NEMA n'est pas une étiquette marketing. Il s'agit d'une référence codée à la géométrie de montage physique, principalement la hauteur de l'arbre, qui permet à un technicien de maintenance de changer de moteur d'un fabricant à l'autre sans redessiner une plaque de base. Une fois la logique de numérotation comprise, un Tableau des tailles de châssis de moteur électrique cesse de ressembler à un mur de chiffres et commence à fonctionner comme une table de recherche de dimensions réelles.
La règle de base est simple : divisez les deux premiers chiffres du numéro de cadre par quatre, et le résultat est la hauteur de l'axe de l'arbre au-dessus de la base, mesurée en pouces. Un cadre 143T a donc une hauteur d'arbre de 3,5 pouces, et un cadre 256T a une hauteur d'arbre de 6,25 pouces. Cette relation unique est l'épine dorsale de chaque tailles de châssis de moteur Nema tableau publié par les organismes de normalisation et les intégrateurs d'équipements.
- Deux premiers chiffres : hauteur de la tige divisée par 4, en pouces
- Troisième chiffre : référence codée à la distance entre les pieds de montage (longueur du cadre)
- Suffixe de lettre : configuration de montage, telle que T pour les dimensions d'arbre standardisées ou C pour un montage frontal à couplage étroit
Les cadres partageant les mêmes deux premiers chiffres, tels que 143T et 145T, ont des hauteurs d'arbre identiques mais un espacement des pieds différent, c'est pourquoi un moteur de remplacement instantané doit correspondre à la désignation complète du cadre, et pas seulement aux numéros principaux.
Historiquement, la numérotation des trames a évolué au fil de plusieurs révisions avant que la norme T-frame ne devienne dominante. Les anciens châssis en U et les conceptions non standardisées antérieures utilisaient des règles proportionnelles différentes. C'est pourquoi un technicien tirant un moteur d'un équipement installé il y a des décennies peut trouver un numéro de châssis qui ne suit pas du tout la logique de division par quatre. Lors du remplacement de moteurs existants, il vaut la peine de vérifier la date de la plaque signalétique et de faire des références croisées à un tableau de châssis archivé plutôt que de supposer que la règle actuelle du châssis en T s'applique de manière rétroactive.
La valeur pratique de ce système de numérotation apparaît plus clairement lors des remplacements d'urgence. Une équipe de maintenance confrontée à une panne moteur imprévue sur une ligne de production n’a pas le temps de concevoir un nouveau matériel de montage. Lire la désignation du cadre sur la plaque signalétique et la comparer à une version publiée tailles de moteur nema La référence permet à l'équipe de confirmer, en quelques minutes, si une pièce de rechange en stock ou une commande fournisseur le jour même s'adaptera physiquement à la base, au couplage et au routage des conduits existants.
Tableau des tailles et dimensions du châssis de moteur NEMA standard
Le tableau ci-dessous résume les châssis couramment spécifiés pour les moteurs industriels de petite et moyenne taille. Les dimensions sont des valeurs nominales approximatives en pouces, conformes aux tableaux NEMA MG1 publiés, et sont destinées aux travaux de configuration préliminaires plutôt qu'à l'approbation finale des dessins.
| Cadre | Hauteur de l'arbre (D) | Diamètre de l'arbre (U) | Base au centre (D) | Longueur du pied (2E) | Gamme HP typique |
|---|---|---|---|---|---|
| 48 | 15h00 | 0,500 po | 15h00 | 3,75 pouces | 1/4 à 3/4 |
| 56 | 3,50 po | 0,625 po | 3,50 po | 4,50 po | 1/3 à 3 |
| 143T | 3,50 po | 0,875 po | 3,50 po | 5,50 po | 1 à 1,5 |
| 145T | 3,50 po | 0,875 po | 3,50 po | 6,50 po | 1,5 à 3 |
| 182T | 4,50 po | 1,125 po | 4,50 po | 7,50 po | 3 à 5 |
| 184T | 4,50 po | 1,125 po | 4,50 po | 8,50 po | 5 à 7,5 |
| 213T | 5,25 pouces | 1,375 po | 5,25 pouces | 9,50 po | 7,5 à 10 |
| 215T | 5,25 pouces | 1,375 po | 5,25 pouces | 11h00 | 10 à 15 |
| 254T | 6,25 pouces | 1,625 po | 6,25 pouces | 12,50 pouces | 15 à 20 |
| 256T | 6,25 pouces | 1,625 po | 6,25 pouces | 14h50 | 20 à 25 |
En lisant ceci tableau des dimensions du châssis du moteur correctement signifie reconnaître que la hauteur et le diamètre de l'arbre évoluent ensemble par étapes fixes, de sorte qu'une installation standardisant sur une poignée de familles de châssis peut prédire les exigences en matière d'accouplement et de rainure de clavette avant même l'arrivée d'un moteur de remplacement.
La longueur du pied, répertoriée ci-dessus comme dimension 2E, est souvent la valeur qui fait trébucher un remplacement par ailleurs simple. Deux moteurs avec une hauteur d'arbre identique, tels que 143T et 145T, se boulonneront sur des bases avec un espacement différent des trous de pied, de sorte qu'un technicien qui vérifie uniquement la hauteur de l'arbre avant de commander une pièce de rechange peut se retrouver avec un moteur qui ne s'alignera pas avec les fentes de la plaque de base existante. Conserver une copie imprimée du tableau des dimensions complet à proximité du magasin de pièces, plutôt que de se fier à la mémoire des premiers chiffres, évite cette erreur répétée.
Les plages de puissance indiquées dans le tableau sont typiques plutôt qu’absolues. Les concepteurs de moteurs peuvent pousser un châssis donné vers l'extrémité supérieure de sa plage de puissance en utilisant des matériaux de bobinage améliorés ou des piles de tôles à plus haut rendement. Il est donc courant de voir deux moteurs dans le même châssis séparés par une différence notable de puissance nominale. Lorsque le couple, et pas seulement la puissance, est le facteur limitant pour une application, la vérification du couple nominal sur la plaque signalétique ainsi que les dimensions du cadre donne une image plus complète que la puissance seule.
La dimension de la base au centre, répertoriée comme D dans la plupart des tableaux, est importante pour le dégagement vertical dans les installations étroites telles que les stations de pompage souterraines ou les supports d'équipement fermés. Confirmer cette dimension avant de commander évite une situation dans laquelle un moteur correctement encadré ne peut pas physiquement franchir un obstacle aérien une fois boulonné en place.
Types de montage de moteur NEMA C-Face expliqués
Le suffixe C identifie un moteur conçu pour une installation à couplage étroit et monté en façade, le plus souvent associé à des pompes, des boîtes de vitesses et des ventilateurs où l'équipement entraîné se boulonne directement à l'avant du moteur plutôt que de se connecter via un accouplement flexible et un support de roulement séparé.
Dimensions du moteur du châssis 56C
Le Dimensions du moteur du cadre 56c La désignation est l'une des petites tailles de face C les plus fréquemment spécifiées, car elle couvre une large plage de puissance fractionnaire et faible tout en conservant un cercle de boulons compact. Un moteur 56C typique utilise un diamètre de cercle de boulons de 4,5 pouces avec quatre trous de montage taraudés et un diamètre de registre de broche de 3,375 pouces, permettant un alignement concentrique précis avec la pompe correspondante ou le boîtier du réducteur.
Moteur de cadre 184TC
En augmentant la puissance, le Moteur de cadre 184tc combine la hauteur d'arbre et le modèle de pied de 184T avec un cercle de boulons plus grand de 8,5 pouces et un registre de robinet de 6,625 pouces, correspondant aux brides d'entrée de boîte de vitesses de taille moyenne utilisées dans les entraînements de convoyeurs, les mélangeurs et les systèmes d'agitateur.
Remarque pratique sur le terrain : les cadres TC conservent les pieds de cadre en T standard en plus du montage frontal, de sorte que le même moteur peut souvent être installé soit sous forme d'unité montée sur pieds, soit boulonné face première à l'équipement entraîné, en fonction de la base déjà en place.
Au-delà de la famille C-face, des variantes D-face et P-base existent pour les applications où l'équipement entraîné nécessite un montage à bride sans extension d'arbre dépassant d'un registre fixe, ou lorsqu'un motif de base projeté est requis pour certaines configurations de pompe. Ceux-ci sont moins couramment spécifiés dans les travaux industriels généraux, mais apparaissent fréquemment dans les ensembles de pompes à turbine verticale et de manutention de fluides, où la tolérance d'alignement axial est plus stricte que ne le permettent les installations typiques montées sur pieds.
L'ajustement du registre à broche mérite d'être souligné car il effectue plus de travail mécanique que le cercle de boulons lui-même. Le registre centre l'arbre du moteur avec précision sur l'alésage d'entrée de l'équipement entraîné, tandis que le cercle de boulons ne sécurise l'ensemble qu'une fois l'alignement déjà établi. Un registre avec un jeu excessif, même de quelques millièmes de pouce, peut introduire suffisamment de faux-rond radial pour raccourcir la durée de vie de l'accouplement ou du joint sur une pompe monobloc. C'est pourquoi les fabricants maintiennent des tolérances plus strictes sur le diamètre du registre que sur la plupart des autres dimensions du châssis.
Visualisation du modèle de montage C-Face
Le diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Cadres de moteur métriques et NEMA : principales différences
Les installations qui s'approvisionnent en équipements à l'échelle internationale doivent fréquemment faire des références croisées entre les cadres NEMA et les cadres métriques CEI. Les deux systèmes sont construits sur des unités de base différentes et ne sont pas directement interchangeables sans un adaptateur ou une refonte complète de la plaque de base.
| Caractéristique | Cadre NEMA | Cadre métrique CEI |
|---|---|---|
| Unité de dimensionnement | Pouces | Millimètres |
| Base de la hauteur de l'arbre | Cadre number divided by 4 | Cadre number equals shaft height directly |
| Norme de modèle de boulon | NEMA MG 1 | CEI 60072 |
| Finition de l'arbre commun | Rainures en pouces | Rainures métriques |
| Région d'utilisation typique | Amérique du Nord | Europe, Asie, la plupart des marchés d'exportation |
Un point de confusion fréquent est que certains numéros de châssis CEI semblent numériquement proches de leurs équivalents NEMA, comme un châssis métrique 132M situé à proximité d'un châssis NEMA 145T dans la plage de puissance, mais la hauteur réelle de l'arbre, le modèle de boulon et la rainure de clavette sont tous différents, donc l'expédition croisée de pièces entre les deux systèmes sans dessins vérifiés est une cause fréquente d'échecs d'installations.
Le profil des rainures de clavette est un autre domaine dans lequel les deux systèmes divergent de manière facile à ignorer. Les arbres NEMA utilisent généralement une clé carrée ou rectangulaire dimensionnée selon les normes en pouces fractionnaires, tandis que les arbres IEC utilisent des clés métriques dimensionnées en millimètres entiers avec un rapport profondeur/largeur différent. Un moyeu d'accouplement alésé et claveté pour un système acceptera rarement un arbre de l'autre sans usinage, même lorsque le diamètre brut de l'arbre est proche dans les deux systèmes.
Les équipes d'approvisionnement travaillant sur les deux normes bénéficient du maintien d'une simple feuille de références croisées répertoriant le numéro de châssis, la hauteur de l'arbre, le diamètre de l'arbre et les dimensions de la rainure de clavette côte à côte pour les deux systèmes, plutôt que de s'appuyer sur la puissance nominale comme principal critère de correspondance. La puissance est le champ le moins fiable pour les références croisées, car la classe d'efficacité, le cycle de service et la température ambiante modifient tous la puissance qu'un cadre donné peut fournir, indépendamment de ses dimensions physiques de montage.
Considérations sur les graphiques d'échange de moteurs industriels
Un tableau d'échange de moteurs industriels n'est utile que lorsqu'il représente plus que le numéro de trame. Avant de considérer deux moteurs comme interchangeables, vérifiez les facteurs secondaires suivants, car la taille du cadre correspondante ne garantit pas à elle seule un ajustement instantané.
- Longueur de l'arbre et largeur de la rainure de clavette, puisque deux moteurs partageant un numéro de châssis peuvent toujours être expédiés avec des longueurs d'arbre utilisables différentes
- Emplacement et orientation du boîtier de conduits par rapport aux pieds de montage
- Type de roulement, en particulier lorsque la charge entraînée impose une charge latérale ou de poussée au-delà des valeurs nominales standard des roulements à billes
- Type de boîtier, puisqu'un moteur ouvert anti-goutte et un moteur totalement fermé refroidi par ventilateur dans le même cadre auront des longueurs hors tout et des exigences de débit d'air de refroidissement différentes
- Modèle de trou de pied de montage, qui peut varier légèrement entre les moteurs construits selon des révisions plus anciennes et plus récentes de la même norme
L'évaluation du cycle de service mérite sa propre mention sur toute liste de contrôle d'échange. Un moteur estampillé pour un service continu et un moteur estampillé pour un service intermittent peuvent partager un châssis identique, mais l'unité à service intermittent surchauffera si elle est pressée dans une application continue, quelle que soit la qualité de l'ajustement mécanique. Les décisions d'échange basées uniquement sur la géométrie du cadre, sans vérification croisée du cycle de service et de la classe d'isolation sur la plaque signalétique, sont une source courante de défaillance prématurée des enroulements après une installation physique par ailleurs réussie.
La compatibilité de tension et de fréquence complète les contrôles non dimensionnels qui accompagnent toute comparaison de châssis. Deux moteurs peuvent partager une désignation de châssis identique tout en étant bobinés pour des classes de tension ou des fréquences de ligne différentes. Un tableau d'échange utilisé pour l'approvisionnement doit donc toujours répertorier les données de la plaque signalétique électrique à côté des données du châssis mécanique, et non comme une étape de recherche distincte effectuée plus tard dans le processus.
Lorsqu'un moteur est associé à un réducteur à engrenages, la compatibilité du cadre s'étend également à l'entrée du réducteur. Pour les transmissions à couplage direct, faire correspondre un moteur correctement bâti à une unité telle que le Motoréducteur hélicoïdal à arbres parallèles série F nécessite de confirmer que la bride d'entrée du réducteur, le diamètre de l'arbre et le sens de rotation sont tous alignés avec le cadre du moteur sélectionné avant l'assemblage final.
Sélection de la taille du cadre pour l'appariement du motoréducteur et du réducteur
La sélection du cadre devient plus impliquée une fois qu'un réducteur entre dans la transmission, car la géométrie d'entrée du réducteur, et pas seulement l'arbre du moteur, détermine si un cadre donné se boulonnera physiquement. Les conceptions hélicoïdales à arbre parallèle sont un choix courant lorsqu'un encombrement en ligne compact et un rendement élevé à des rapports de réduction modérés sont des priorités.

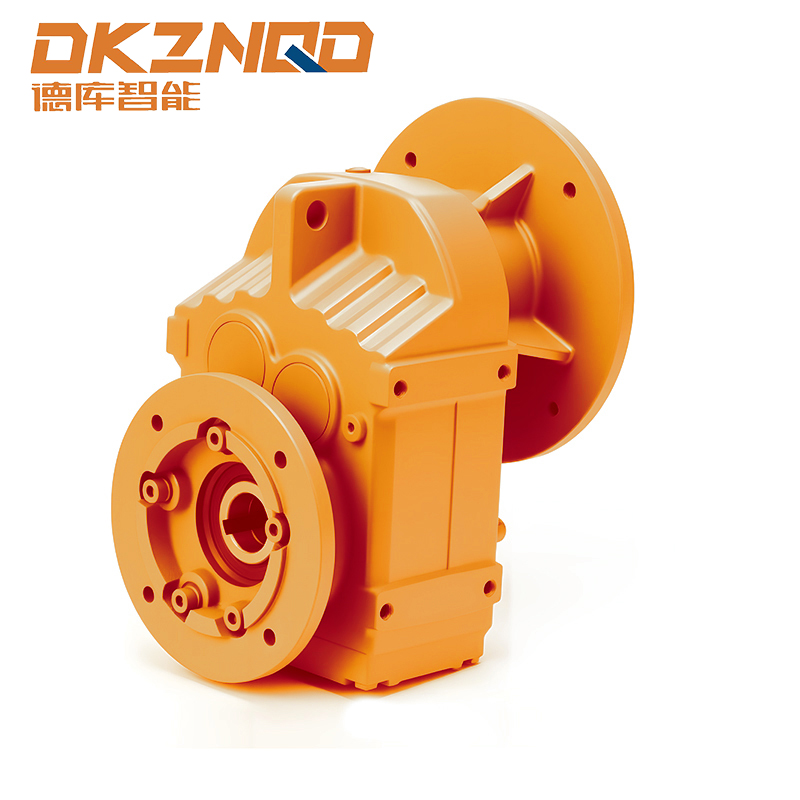

A motoréducteur hélicoïdal à arbres parallèles L'assemblage intègre généralement un moteur à châssis NEMA ou IEC directement sur un étage à engrenages hélicoïdaux, de sorte que l'interface de montage, le diamètre de l'arbre et le sens de rotation doivent tous être vérifiés par rapport à la fiche de spécifications d'entrée du réducteur avant de commander, plutôt que d'après le seul numéro de châssis.
Les installations qui standardisent une seule famille de réducteurs sur plusieurs lignes de production trouvent souvent plus facile de fixer d'abord la taille du châssis du moteur, puis de sélectionner l'option d'entrée du réducteur qui correspond, plutôt que de travailler dans l'ordre inverse.
Le couple de sortie et le facteur de service sont les deux chiffres les plus susceptibles d'être négligés lorsqu'un ensemble motoréducteur est spécifié uniquement en fonction de la taille du châssis du moteur. Un moteur correctement encadré boulonné à un réducteur sous-dimensionné tournera toujours, mais l'étage d'engrenage du réducteur peut s'user prématurément sous une charge soutenue, en particulier dans les applications avec des démarrages fréquents, des charges par chocs ou un fonctionnement prolongé près du haut de la plage de couple nominal. L'examen du facteur de service du réducteur par rapport au cycle de service réel de l'équipement entraîné, plutôt que par rapport à la seule puissance nominale, est l'approche de dimensionnement la plus fiable.
L'orientation de montage affecte également la sélection du motoréducteur d'une manière qu'un tableau de châssis de moteur uniquement ne peut pas capturer. Une unité hélicoïdale à arbre parallèle destinée à un montage horizontal peut nécessiter un niveau de remplissage de lubrification différent ou un emplacement de reniflard modifié, si le même boîtier est monté verticalement. Confirmer l'orientation de montage prévue avec la fiche technique du réducteur avant de finaliser la sélection du châssis du moteur évite une modification coûteuse sur le terrain après l'installation.
Type de boîtier et son effet sur la sélection du cadre
Le numéro de châssis régit la géométrie de montage, mais le type de boîtier régit l'enveloppe physique globale et le comportement de refroidissement, et les deux sont fréquemment confondus lors des spécifications. Un moteur ouvert anti-goutte et un moteur refroidi par ventilateur totalement fermé construits sur la même désignation de châssis partageront toujours la même hauteur d'arbre, le modèle de boulon et l'espacement des pieds, mais diffèrent en termes de longueur totale, de diamètre de carénage externe du ventilateur et d'exigences de dégagement du flux d'air.
Boîtiers ouverts anti-gouttes
Les conceptions ouvertes anti-goutte s'appuient sur l'air ambiant aspiré directement à travers les enroulements pour le refroidissement, ce qui maintient la longueur totale du moteur plus courte mais limite l'utilisation à des environnements intérieurs relativement propres et secs où la poussière ou l'humidité en suspension dans l'air ne s'accumulera pas à l'intérieur de la cavité d'enroulement.
Boîtiers totalement fermés refroidis par ventilateur
Les conceptions entièrement fermées et refroidies par ventilateur isolent les enroulements de l'atmosphère environnante et s'appuient sur un ventilateur et un carénage externes montés sur l'arbre pour déplacer l'air à travers les ailettes nervurées du boîtier. Cela ajoute de la longueur et parfois de la largeur au moteur par rapport à une unité anti-goutte ouverte du même cadre, ce qui est important lorsque l'espace libre autour du moteur est déjà serré.
| Type de boîtier | Méthode de refroidissement | Environnement typique | Longueur relative |
|---|---|---|---|
| Ouvert anti-goutte | Flux d’air ambiant direct | Intérieur propre et sec | Plus court |
| Refroidi par ventilateur totalement fermé | Ventilateur externe sur boîtier nervuré | Poussiéreux, humide, à proximité de l'extérieur | Plus longtemps |
| Totalement fermé, non ventilé | Rayonnement passif et convection | Faible cycle de service, air contaminé | Semblable à TEFC |
Étant donné que le choix du boîtier modifie les dimensions globales de l'enveloppe sans modifier le cadre de montage lui-même, toute liste de contrôle d'approvisionnement construite autour dimensions standard du châssis du moteur doit traiter le type de boîtier comme un champ complémentaire obligatoire, et non comme une note facultative, en particulier pour les projets de modernisation où le moteur de remplacement doit s'adapter à l'intérieur d'une protection d'équipement ou d'un couvercle d'accouplement existant.
Erreurs courantes en matière de taille de cadre et comment les éviter
| Erreur | Conséquence | Prévention |
|---|---|---|
| Correspondant uniquement aux deux premiers chiffres | Inadéquation de l'espacement des pieds, le moteur ne se boulonne pas à la base existante | Confirmez toujours la désignation complète du cadre, y compris le troisième chiffre et le suffixe. |
| Ignorer le type de boîtier lors de l'échange | Inadéquation de la longueur totale, interférence de la boîte de raccordement | Vérifiez le code du boîtier à côté du numéro de cadre |
| En supposant un échange de cadres CEI et NEMA | Disparité entre le modèle de boulon et le diamètre de l'arbre | Utilisez les tables de conversion du fabricant, pas la proximité des numéros de trame |
| Surplombant la longueur de l'arbre sur les unités à face C | Engagement insuffisant dans l’alésage de l’accouplement ou du réducteur | Vérifier la longueur d'arbre utilisable par rapport aux spécifications de l'équipement entraîné |
La plupart des échecs d'installation liés au cadre sont dus au fait de s'appuyer sur une seule dimension isolée. Une vérification approfondie par rapport à l'intégralité dimensions standard du châssis du moteur La feuille, couvrant l'arbre, le modèle de boulon et le boîtier ensemble, évite la majorité des problèmes de montage sur site avant qu'un moteur ne soit déballé.
Foire aux questions
Q1 : Comment puis-je estimer rapidement la hauteur de l'arbre à partir d'un numéro de cadre NEMA ?
Divisez les deux premiers chiffres du numéro de cadre par quatre. Le résultat est la hauteur de l’axe de l’arbre en pouces au-dessus de la base de montage.
Q2 : Que signifie le suffixe T sur la désignation d'un cadre NEMA ?
Le T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Q3 : Un moteur à cadre 56C peut-il être installé sans composant entraîné à montage frontal ?
Oui, de nombreux moteurs 56C incluent à la fois des trous de montage sur pied et un modèle de montage frontal, permettant l'une ou l'autre configuration en fonction de l'application.
Q4 : Est-il sécuritaire de remplacer un moteur IEC par un moteur à châssis NEMA si la puissance correspond ?
La puissance seule ne suffit pas. Le diamètre de l'arbre, la configuration des boulons et les normes de rainure de clavette diffèrent entre les deux systèmes, de sorte qu'une substitution directe nécessite généralement une plaque d'adaptation ou un changement d'accouplement.
Q5 : Pourquoi deux moteurs avec le même numéro de châssis ont-ils parfois des longueurs d'arbre différentes ?
Les normes de cadre fixent la hauteur et le diamètre de l'arbre, mais la longueur d'extension d'arbre utilisable peut varier selon le fabricant dans la tolérance autorisée, elle doit donc toujours être confirmée par rapport au dessin d'application.
