Comprendre le rôle du contrôle de vitesse dans les systèmes fluides
Les installations de fabrication industrielle et de traitement des fluides dépendent fortement de systèmes motorisés pour déplacer les liquides, les gaz et les matériaux. Historiquement, ces systèmes fonctionnaient à vitesse constante, s'appuyant sur des dispositifs d'étranglement mécaniques tels que des vannes, des registres ou des boucles de dérivation pour réguler le débit et la pression. Cette approche traditionnelle introduit des contraintes mécaniques importantes, réduit la durée de vie des équipements et gaspille des quantités importantes d'énergie électrique. Pour remédier à ces inefficacités opérationnelles, les systèmes industriels modernes utilisent une technologie de contrôle électronique de la vitesse pour adapter directement la puissance du moteur à la demande en temps réel.
Dans les applications de pompage, la demande en fluide fluctue continuellement en fonction des cycles de production, des changements de pression du système et des exigences de traitement. Faire fonctionner une pompe à pleine vitesse tout en étouffant la sortie avec une soupape de commande équivaut à conduire un véhicule avec la pédale d'accélérateur complètement enfoncée tout en régulant la vitesse du véhicule à l'aide de la pédale de frein. La régulation électronique de la vitesse élimine ce gaspillage en modifiant dynamiquement la vitesse de rotation du moteur principal. Cette analyse technique explore les principes d'ingénierie de base du contrôle de vitesse, de la dynamique des fluides et de l'intégration d'entraînements mécaniques précis dans les applications lourdes.
Définir la technologie : qu'est-ce qu'un VFD ?
Lorsque les équipes d’ingénierie rencontrent des systèmes de fluides industriels, la question fondamentale se pose souvent : qu'est-ce qu'un vfd et comment s'interface-t-il avec l'infrastructure existante ? Un variateur de fréquence, communément abrégé en VFD, est un dispositif électronique de conversion de puissance utilisé pour réguler la vitesse et le couple de rotation d'un moteur à induction triphasé. En manipulant la fréquence et la tension de l'énergie électrique fournie au moteur, le variateur permet aux opérateurs d'obtenir un contrôle de vitesse infiniment réglable sur toute la plage de fonctionnement de l'équipement entraîné.
Compréhension c'est quoi un vfd nécessite de regarder au-delà du simple réglage de la vitesse ; c'est un gestionnaire d'énergie intelligent. Dans les environnements industriels typiques, l’énergie électrique est fournie sous forme de courant alternatif à une fréquence fixe, généralement cinquante ou soixante hertz. Un moteur à induction connecté directement à cette alimentation secteur tournera à une vitesse synchrone fixe déterminée par le nombre de pôles magnétiques dans le stator du moteur. Un qu'est-ce qu'un variateur de fréquence Le système brise cette relation rigide en convertissant l'alimentation électrique CA à fréquence fixe entrante en une sortie CA à fréquence variable et à tension variable. Cette capacité transforme un moteur standard à vitesse fixe en un actif à vitesse réglable capable d'un contrôle précis du processus.
La mise en œuvre de variateurs de fréquence vfds s'étend sur d'innombrables domaines industriels, notamment les usines de traitement de l'eau, les installations de traitement chimique, les tours de refroidissement et les raffineries de pétrole. Au sein de ces environnements, un variateur de fréquence pour pompes sert de mécanisme principal pour équilibrer le système hydraulique, prévenir les coups de bélier et minimiser la consommation d’énergie. En ajustant la vitesse du moteur pour qu'elle corresponde exactement aux courbes du système, ces entraînements éliminent le besoin de vannes mécaniques restrictives, améliorant ainsi à la fois la fiabilité et la répétabilité du processus.
Fonctionnement d'un variateur de fréquence : les trois étapes internes
La conversion de l'alimentation électrique à fréquence fixe en sortie à fréquence réglable implique trois sous-systèmes électriques distincts fonctionnant en série à l'intérieur du boîtier du variateur. Ces étapes fonctionnent séquentiellement pour rectifier, filtrer et inverser l'énergie électrique, garantissant ainsi que le moteur connecté reçoit une forme d'onde électrique hautement contrôlée.
L'étape du redresseur
L'étage initial consiste en un pont redresseur à semi-conducteurs qui accepte la tension alternative triphasée provenant de la ligne électrique. Utilisant un ensemble de diodes haute puissance ou de redresseurs contrôlés par silicium, cet étage convertit le courant alternatif bidirectionnel en courant continu unidirectionnel. Ce processus représente l’étape fondamentale du découplage du moteur de la fréquence du réseau.
Le filtre du bus CC
La sortie de l’étage redresseur est une tension continue pulsée qui contient une ondulation électrique importante. Le deuxième étage utilise une batterie massive de condensateurs robustes, souvent associés à des selfs inductives, pour atténuer ces fluctuations. Cet étage intermédiaire filtré fournit un réservoir propre et stable d’énergie CC haute tension pour l’étape finale de conversion.
L'étage onduleur
L'étage final utilise des transistors bipolaires à grille isolée à grande vitesse pour reconvertir la tension stable du bus CC en une forme d'onde CA. En allumant et éteignant ces transistors des milliers de fois par seconde, le variateur crée une série d'impulsions de tension. Cette technique, connue sous le nom de modulation de largeur d'impulsion, synthétise une forme d'onde de courant sinusoïdale simulée à la fréquence et à la tension exactes requises par le processus.
Dynamique de pompage et opérations à vitesse variable
Pour maximiser l'utilité du matériel de contrôle de vitesse, les ingénieurs doivent évaluer les lois physiques spécifiques régissant l'équipement entraîné. Les pompes centrifuges, qui constituent la grande majorité des systèmes de distribution de fluides industriels, fonctionnent selon un ensemble spécifique de principes physiques appelés lois d'affinité. Ces relations mathématiques dictent la manière dont les changements de vitesse de l'arbre influencent le débit, la pression de refoulement et la puissance de freinage.
Selon ces principes, le débit de fluide change de manière directe et linéaire en fonction d'un changement de vitesse de l'arbre. Cependant, la pression de refoulement ou la hauteur manométrique développée par la pompe change proportionnellement au carré du changement de vitesse. Plus important encore, la puissance électrique consommée par le moteur change proportionnellement au cube du changement de vitesse. Cette relation cubique constitue la base mathématique des capacités exceptionnelles d'économie d'énergie réalisées grâce aux commandes modernes de vitesse de moteur.
Lors de l'utilisation du contrôle de vitesse VFD pour les pompes industrielles, même une réduction mineure de la vitesse de fonctionnement entraîne une réduction disproportionnée de la consommation d'énergie. Par exemple, réduire la vitesse d’un moteur de pompe de vingt pour cent entraîne une réduction théorique des besoins en puissance de près de cinquante pour cent. Cela rend le contrôle de vitesse variable infiniment supérieur à l'étranglement mécanique, où le moteur continue de consommer toute sa puissance tout en luttant contre une vanne fermée, gaspillant de l'énergie sous forme de chaleur et de friction dans le boîtier de la pompe.
Avantages quantifiables de la mise en œuvre de VFD dans l'infrastructure de pompage
L’intégration d’une électronique de puissance moderne dans une infrastructure de traitement des fluides offre des avantages opérationnels complets qui vont bien au-delà de la simple économie d’énergie. Ces avantages ont un impact direct sur la fiabilité de l'usine, les budgets de maintenance et la précision des processus.
- Économies d'énergie substantielles : En adaptant la consommation électrique à la demande du processus en temps réel, les installations éliminent le gaspillage d'énergie inhérent aux systèmes de dérivation et aux vannes de régulation d'étranglement.
- Capacités de démarrage en douceur : La commande électronique élimine les courants d'appel élevés lors de l'accélération du moteur, évitant ainsi les chutes de tension localisées et réduisant les chocs mécaniques sur l'ensemble de la transmission.
- Régulation précise du processus : L'intégration du feedback en boucle fermée permet au variateur d'ajuster les vitesses de manière dynamique en fonction des transmetteurs de pression, de température ou de débit, stabilisant ainsi le processus global.
- Durée de vie prolongée de l’usure mécanique : Le fonctionnement à des vitesses inférieures réduit l'usure des roues de pompe, des garnitures mécaniques et des roulements internes, prolongeant ainsi le temps moyen entre les pannes.
- Élimination des coups de bélier : Les rampes d'accélération et de décélération programmées empêchent les changements brusques de vitesse dans les systèmes de pipelines, évitant ainsi les coups de bélier catastrophiques.
Le tableau ci-dessous met en évidence les différences opérationnelles entre les systèmes de pompage traditionnels à vitesse fixe et les installations modernisées d'entraînement à fréquence variable en fonction des paramètres techniques critiques.
| Paramètre opérationnel | Vitesse fixe avec vanne d'étranglement | Contrôle du variateur de fréquence |
|---|---|---|
| Consommation d'énergie du moteur | Reste élevé quels que soient les besoins réels en débit de fluide | Échelle cubique avec réductions de vitesse du moteur |
| Appel de courant de démarrage | Jusqu'à six à huit fois le courant normal à pleine charge | Accélération contrôlée ; ne dépasse jamais la capacité nominale à pleine charge |
| Contraintes mécaniques sur les joints | Élevé en raison de la contre-pression et du fonctionnement à vitesse maximale constante | Minimisé en raison de la vitesse réduite de l'arbre et des faibles vibrations |
| Gestion de la pression du système | Régulé par restriction mécanique ; sujet à des pics soudains | Maintenu en douceur via des boucles de rétroaction électroniques |
| Facteur de puissance du système | Se dégrade considérablement sous une charge mécanique réduite | Maintenu à un niveau élevé sur toute la plage opérationnelle |
Classification du couple et applications industrielles alternatives
Les charges des machines industrielles sont généralement classées en deux types principaux en fonction de leurs exigences de couple : couple variable et couple constant. Les pompes centrifuges et les ventilateurs représentent des charges à couple variable, où le couple requis augmente avec le carré de la vitesse. En revanche, les pompes volumétriques, les systèmes de convoyeurs, les mélangeurs alternatifs et les compresseurs nécessitent un couple identique quelle que soit la vitesse de fonctionnement.
La mise en œuvre d'applications VFD à couple constant nécessite des spécifications techniques distinctes par rapport aux installations de pompes centrifuges standard. Pour des charges à couple constant, le variateur doit fournir un courant de sortie constant sur toute sa plage de fréquence pour garantir que le moteur puisse surmonter la résistance à basse vitesse sans surchauffe. Les mélangeurs industriels robustes ou les pompes volumétriques s'appuient sur ces réglages spécialisés pour gérer les fluides à haute viscosité sans caler pendant les cycles à basse vitesse.
De même, un compresseur à entraînement à fréquence variable représente une autre application courante à couple constant trouvée dans les usines de fabrication industrielle. Les compresseurs d'air sont confrontés à des demandes d'air qui évoluent rapidement tout au long d'un changement de production. L'utilisation d'un variateur de vitesse permet au compresseur de moduler sa vitesse de rotation pour maintenir une pression d'air du système parfaitement stable, éliminant ainsi les cycles de démarrage et d'arrêt très inefficaces ou le ralenti continu sans charge typique des systèmes de contrôle de compresseur standard.
Synergie d'entraînement mécanique : couplage de VFD avec un engrenage à haut rendement
Alors que le contrôle électronique de la vitesse optimise l'entrée électrique d'un moteur, le système de transmission mécanique chargé de fournir cette puissance à l'équipement entraîné doit être également optimisé. Les systèmes industriels à forte demande nécessitent des composants mécaniques robustes capables de gérer des vitesses de rotation variables, des charges d'inversion et des profils de couple élevés sans compromettre l'efficacité globale du système.

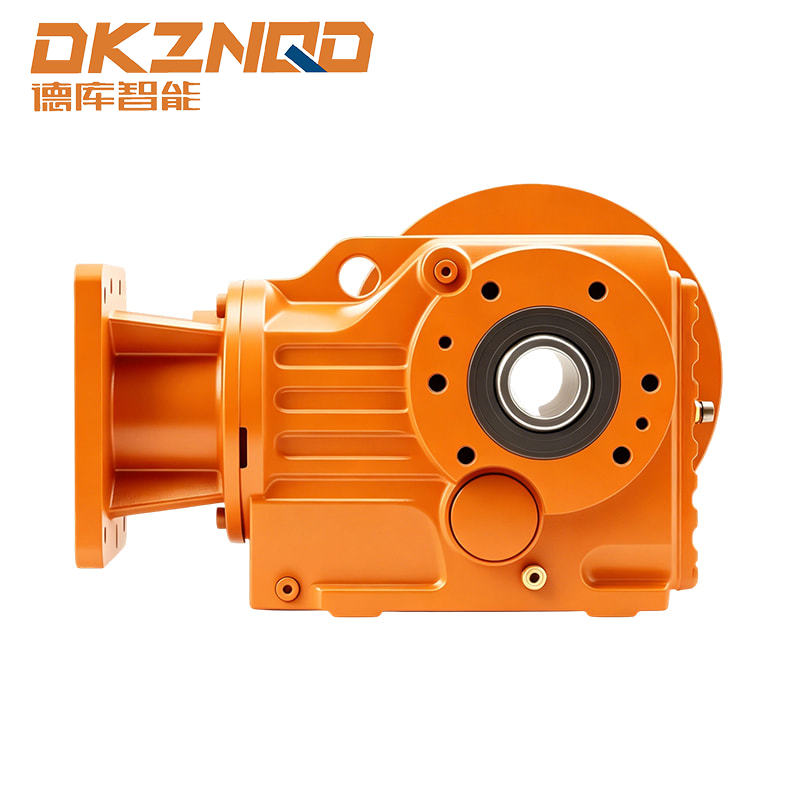

L'image ci-dessous illustre une configuration typique de motoréducteur industriel haute performance conçue pour gérer des profils de vitesse variable exigeants et maintenir l'efficacité mécanique dans des environnements de fonctionnement difficiles.
Lorsqu'un moteur ralentit sous contrôle électronique de vitesse, son ventilateur de refroidissement interne ralentit également, ce qui peut entraîner une accumulation de chaleur si le moteur fonctionne à un couple élevé pendant des périodes prolongées. L'utilisation d'un réducteur à engrenages coniques hélicoïdaux à haut rendement permet au moteur de fonctionner dans sa plage de régime optimale tout en fournissant la réduction de vitesse mécanique nécessaire au niveau de l'arbre de sortie. Cette synergie protège les composants électriques de la dégradation thermique tout en offrant une fiabilité mécanique maximale à l'ensemble du processus de l'usine.
Calcul des économies d'énergie avec les variateurs VFD : un scénario réel
Pour justifier pleinement l’investissement en capital requis pour déployer des systèmes de contrôle électronique de la vitesse, les équipes d’ingénierie de l’usine doivent évaluer les impacts financiers à long terme. La viabilité financière de ces installations devient évidente lorsque l'on examine les économies d'énergie réalisées avec les variateurs VFD sur une période d'exploitation prolongée.
Prenons l'exemple d'une pompe à eau de refroidissement industrielle entraînée par un moteur à induction de quatre-vingt-dix kilowatts qui fonctionne en continu tout au long de l'année. Dans une installation standard utilisant une vanne d'étranglement mécanique, le moteur consomme environ quatre-vingt-douze kilowatts d'énergie électrique du réseau en continu pour surmonter les frictions du système et les restrictions d'étranglement. Aux tarifs standards des services publics industriels, l’exploitation continue de cet actif non modulé représente un coût d’exploitation de base substantiel.
Si le système est équipé ultérieurement d'un variateur de vitesse électronique et que le débit moyen requis tombe à quatre-vingts pour cent de la capacité maximale pendant la moitié de l'année d'exploitation, les besoins en énergie diminuent considérablement. Selon les lois d'affinité de la pompe centrifuge, un fonctionnement à quatre-vingts pour cent de la vitesse réduit la puissance électrique requise à environ quarante-sept pour cent de la puissance nominale à pleine charge. Le tableau analytique suivant montre la consommation d’énergie annuelle et les implications financières de cette stratégie de réduction de vitesse.
| Mesure opérationnelle par an | Système de limitation traditionnel | Système contrôlé à vitesse variable |
|---|---|---|
| Période de fonctionnement à haut débit (vitesse 100 %) | 4380 heures à 92 kW | 4 380 heures à 93 kW (comprend la perte de puissance) |
| Période de fonctionnement à faible débit (vitesse 80 %) | 4380 heures à 92 kW | 4380 heures à 44 kW |
| Consommation annuelle totale d’énergie électrique | 805920 Kilowattheures | 600060 kilowattheures |
| Économies d'énergie nettes réalisées | Valeur de référence de base | 205 860 kilowattheures économisés chaque année |
| Réduction des coûts d'exploitation | 0% de réduction | Environ 25 % de réduction des coûts d’électricité |
Ce scénario calculé met en évidence les avantages financiers obtenus lors de l’application de la modulation de vitesse aux processus de manipulation des fluides. En plus des économies électriques directes, la réduction des heures de fonctionnement du système à pression maximale prolonge la durée de vie des composants mécaniques, réduit les coûts de maintenance des installations et minimise les arrêts de production imprévus.
Questions fréquemment posées concernant les variateurs de fréquence
Q1 : N’importe quel moteur à induction AC industriel standard peut-il fonctionner avec un variateur de fréquence ?
La plupart des moteurs à induction triphasés modernes peuvent fonctionner avec un variateur électronique de vitesse. Cependant, les moteurs plus anciens ou les moteurs conçus sans isolation adéquate peuvent subir une dégradation de l'isolation en raison des pics de tension rapides générés par la commutation par modulation de largeur d'impulsion. Pour une fiabilité optimale, les moteurs doivent répondre aux spécifications standard de l'industrie en matière de performances de fonctionnement de l'onduleur, garantissant qu'une isolation haute température et une protection appropriée des roulements sont intégrées dans la conception.
Q2 : Quelle est la vitesse minimale à laquelle une pompe industrielle peut fonctionner en toute sécurité à l’aide d’un VFD ?
La vitesse de fonctionnement minimale dépend entièrement de la conception de la pompe et de la méthode de refroidissement du moteur. Les pompes centrifuges ne doivent généralement pas fonctionner en dessous de la vitesse requise pour surmonter la pression statique du système, car un fonctionnement en dessous de ce point entraîne une condition de débit nul qui peut surchauffer la pompe. Du point de vue du moteur, les moteurs standard refroidis par ventilateur, totalement fermés, perdent en efficacité de refroidissement à basse vitesse. Si un fonctionnement continu à basse vitesse est nécessaire, un ventilateur de refroidissement auxiliaire à vitesse constante ou un réducteur à engrenages à haut rendement doit être utilisé.
Q3 : Comment les variateurs de vitesse affectent-ils le facteur de puissance global d'une installation industrielle ?
Les moteurs à induction CA standard entraînent une dégradation significative du facteur de puissance lorsqu'ils fonctionnent en dessous de leur charge mécanique nominale. Lorsqu'un variateur de vitesse électronique est installé, le pont redresseur à diodes côté entrée maintient un facteur de puissance de déplacement élevé, généralement supérieur à quatre-vingt-quinze pour cent, sur toute la plage de vitesse et de charge. Cette haute performance protège les installations industrielles des pénalités des services publics associées aux opérations à faible facteur de puissance.
Q4 : Quelle est la principale distinction opérationnelle entre un démarreur progressif et un VFD ?
Un démarreur progressif est utilisé exclusivement pour contrôler le courant et le couple du moteur pendant la phase de démarrage initiale, réduisant ainsi les chocs mécaniques en augmentant progressivement la tension avant de se verrouiller sur la vitesse standard du réseau. Un variateur de fréquence offre exactement la même capacité de démarrage progressif, mais maintient un contrôle total sur la vitesse et le couple du moteur tout au long du cycle opérationnel, permettant un ajustement continu pendant la production.
