Pourquoi la sélection d'un moteur à engrenages hélicoïdaux détermine l'efficacité de l'entraînement à long terme
Une chaîne de production tombe rarement en panne à cause du moteur seul. Le plus souvent, le point faible se situe à l'interface entre l'arbre du moteur et la boîte de vitesses, où le jeu, le désalignement ou un rapport de réduction sous-dimensionné ronge discrètement le débit. Les moteurs à engrenages hélicoïdaux résolvent ce problème en combinant le moteur principal et l'étage de réduction dans une seule unité logée, ce qui supprime un point d'accouplement et une source d'erreur d'alignement par rapport à un agencement séparé de moteur et de boîte de vitesses.
La forme hélicoïdale des dents elle-même est la raison pour laquelle ces unités fonctionnent plus silencieusement et transmettent plus de charge par unité de volume que les conceptions à éperon droit. Étant donné que les dents s'engagent selon un angle plutôt que selon une ligne droite, le contact est progressif et réparti sur un trajet plus long, ce qui répartit la charge et réduit le bruit d'impact associé à l'entrée et à la sortie des dents. Cet article examine le raisonnement mécanique derrière ce gain d'efficacité, la manière dont le jeu et la position de montage affectent les performances réelles et comment faire correspondre un moteur à engrenages hélicoïdaux série R , un moteur à engrenages hélicoïdaux série f , ou un moteur à engrenages hélicoïdaux série K à une application spécifique plutôt qu’à une catégorie générale.
Faire ce bon choix est plus important sur une ligne de fonctionnement que sur papier, car un motoréducteur techniquement capable de gérer une charge mais mal adapté à la géométrie de montage ou au cycle de service coûtera toujours plus cher en énergie et en maintenance sur une durée de vie de plusieurs années qu'une unité correctement spécifiée achetée à un prix initial légèrement plus élevé. Les sections ci-dessous sont organisées autour des décisions qui changent réellement les résultats sur le terrain, en commençant par la géométrie des dents elle-même et en passant par le montage, la lubrification et les tolérances de fabrication.
Comment l'angle des dents de l'engrenage hélicoïdal modifie la transmission de puissance
Dans un engrenage droit droit, toute la largeur d'une dent entre en contact simultanément avec sa dent correspondante. Cet engagement instantané produit une forte impulsion mécanique chaque fois qu'une nouvelle paire de dents entre en prise, ce qui est la principale source du gémissement associé aux anciennes conceptions de boîtes de vitesses. Un engrenage hélicoïdal coupe les dents selon un angle par rapport à l'axe de rotation, de sorte que le contact commence sur un bord de la dent et roule progressivement sur la largeur de la face à mesure que les engrenages tournent.
Cet engagement progressif a trois effets mesurables sur la transmission d'un moto-réducteur :
- La charge est partagée sur plusieurs paires de dents à un instant donné, ce qui réduit la contrainte maximale sur une dent individuelle et prolonge la durée de vie sous des charges répétées.
- La génération de bruit diminue de manière significative, souvent de plusieurs décibels, par rapport à une conception d'éperon équivalente fonctionnant avec la même charge, car il n'y a pas d'impact brusque de dent à dent.
- La douceur de fonctionnement s'améliore à des vitesses d'entrée plus élevées, ce qui est important pour les applications où le moteur fonctionne à proximité de son régime nominal pendant des périodes prolongées.
Le compromis est la poussée axiale. Étant donné que les dents sont taillées en biais, l'engrènement génère une force le long de l'axe de l'arbre en plus des forces radiales et tangentielles présentes dans un engrenage droit. Les carters de moteurs à engrenages hélicoïdaux en tiennent compte avec des roulements de butée dimensionnés pour l'angle d'hélice spécifique utilisé, ce qui est l'une des raisons pour lesquelles les carters de boîtes de vitesses ne peuvent pas simplement être échangés entre les séries sans vérifier la valeur nominale des roulements.
Faire correspondre la conception de la série au profil de charge de l'application
Les fabricants organisent les gammes de produits de moteurs à engrenages hélicoïdaux en séries, car une seule géométrie de boîtier ne peut pas couvrir efficacement toute la gamme, depuis les entraînements légers de convoyeurs jusqu'aux charges lourdes de mélange ou de concassage. Chaque série cible généralement une plage de couple, un style de montage et un ensemble d'étapes de rapport. Le choix correct commence donc par le cycle de service plutôt que par la page du catalogue. Une question de départ utile n'est pas de savoir quelle série semble la plus performante sur le papier, mais quelle disposition d'arbre l'équipement environnant dicte déjà, car la modernisation d'un cadre pour accepter une orientation d'arbre différente est généralement beaucoup plus coûteuse que de payer un peu plus pour un boîtier correctement configuré dès le départ.

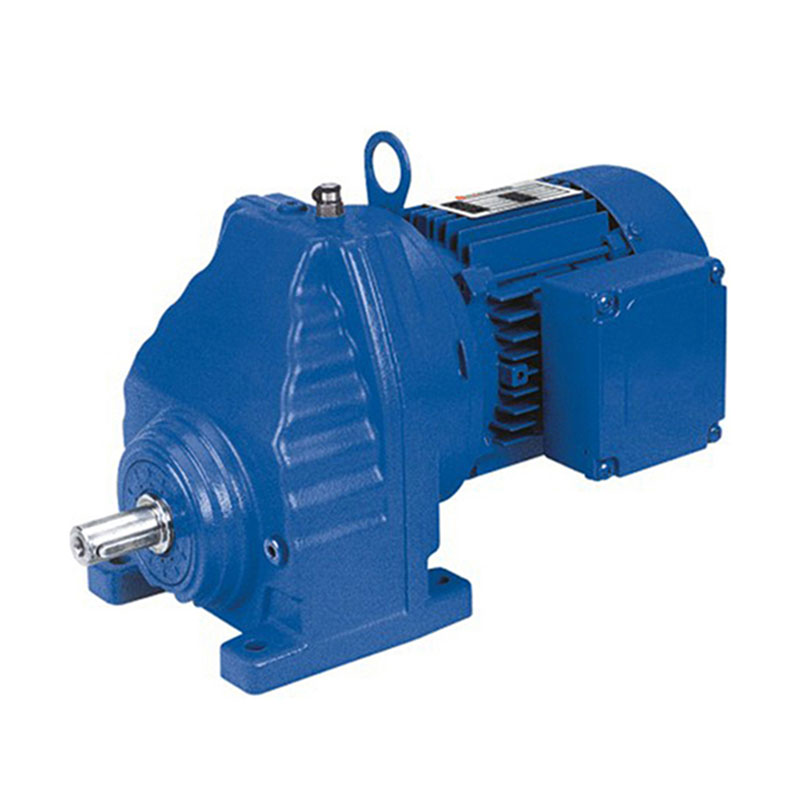

Moteur à engrenages hélicoïdaux série R
Construite autour d'un boîtier coaxial compact, cette série convient aux applications où l'arbre de sortie doit être aligné avec l'arbre du moteur, telles que les convoyeurs verticaux ou les équipements d'agitation où l'espace au sol est limité. Les étapes de rapport sont généralement plus fines à l'extrémité inférieure de la plage, ce qui est utile lorsqu'un processus nécessite une adaptation précise de la vitesse plutôt qu'un couple brut.

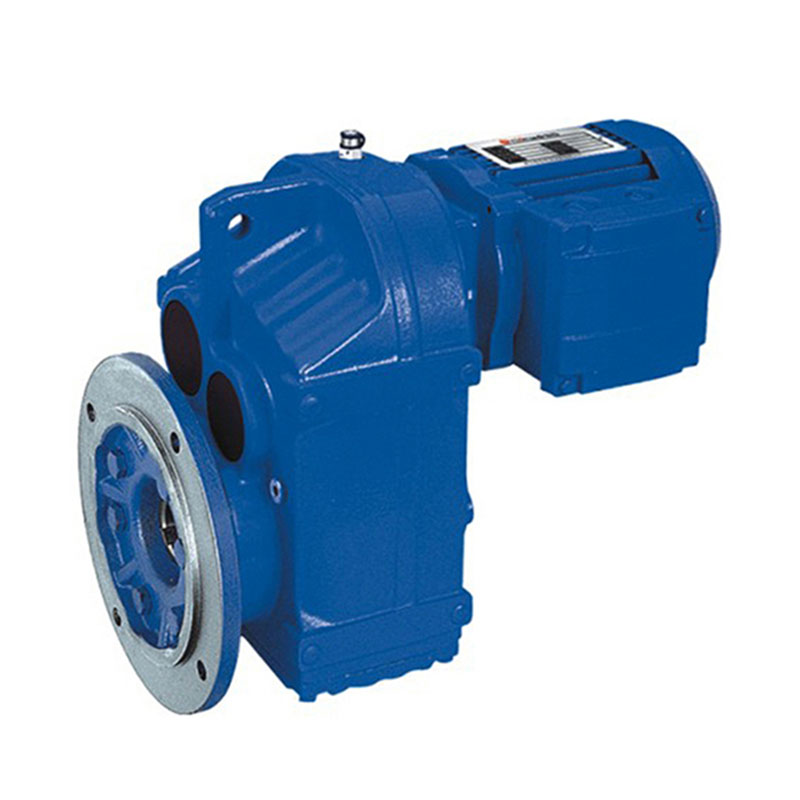

Moteur à engrenages hélicoïdaux série F
La disposition des arbres parallèles utilisée dans cette série maintient les arbres d'entrée et de sortie côte à côte plutôt qu'en ligne, ce qui simplifie l'intégration de l'entraînement par courroie ou par chaîne sur des équipements tels que les lignes d'emballage et les systèmes de manutention où l'arbre de sortie doit être placé à une hauteur fixe au-dessus d'un châssis.

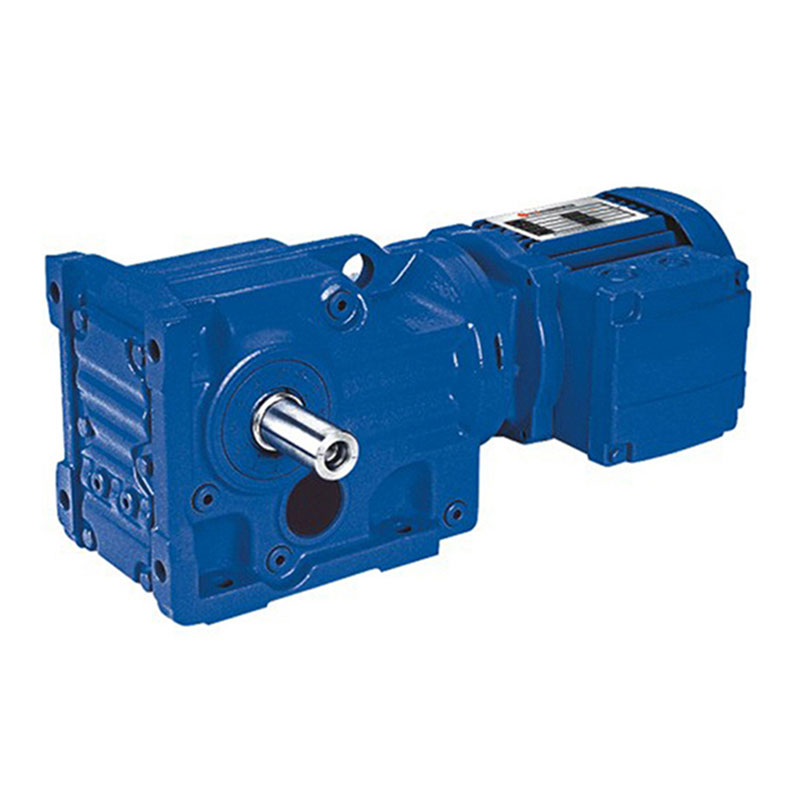

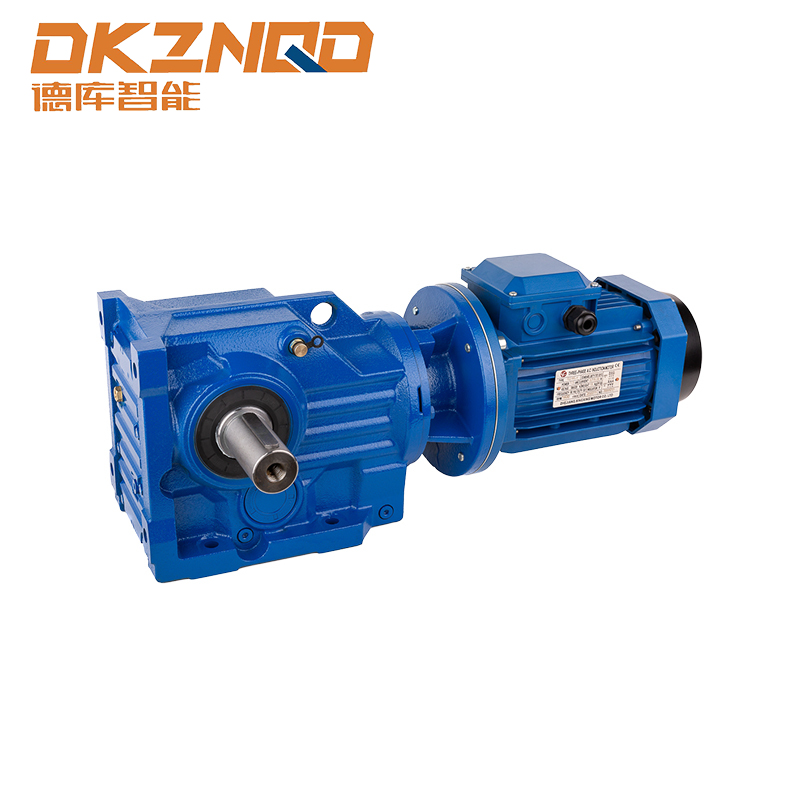

Moteur à engrenages hélicoïdaux série K
Combinant des étages à engrenages hélicoïdaux et coniques, cette série modifie la direction de la transmission de puissance d'environ quatre-vingt-dix degrés dans un seul boîtier. Cela en fait un choix courant pour les agitateurs, les grues et les installations où l'entraînement doit prendre un virage sans ajouter de boîte de vitesses à angle droit séparée.

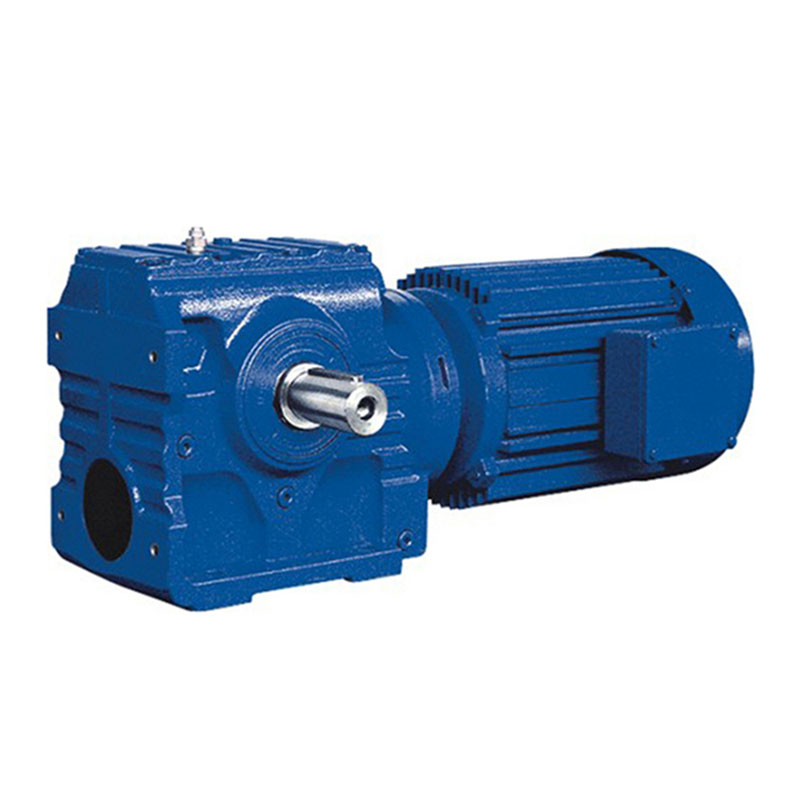

Moteur à engrenages hélicoïdaux série S
Cette série associe un étage d'entrée hélicoïdal à un étage de sortie à engrenage à vis sans fin, qui offre un rapport de réduction unitaire plus élevé qu'une conception purement hélicoïdale tout en gardant un encombrement du boîtier relativement faible. Le compromis est une efficacité maximale inférieure à celle d'une unité entièrement hélicoïdale, car les mailles à vis sans fin impliquent plus de contact glissant que de contact roulant.
Comparaison des caractéristiques structurelles et de performance entre les séries
Le tableau ci-dessous résume les différences pratiques qui devraient guider une décision de sélection. Les chiffres d'efficacité représentent les performances typiques du maillage hélicoïdal à un étage et varient en fonction du rapport, de la charge et des conditions de lubrification.
| Caractéristique | Hélicoïdal Coaxial | Hélicoïdal à arbre parallèle | Biseau hélicoïdal | Ver hélicoïdal |
|---|---|---|---|---|
| Disposition des arbres | En ligne | Décalage parallèle | Angle droit | Angle droit |
| Efficacité typique en un seul étage | 96 à 98 pour cent | 96 à 98 pour cent | 94 à 96 pour cent | 82 à 90 pour cent |
| Type de charge le mieux adapté | Léger à moyen continu | Moyen à fort continu | Moyen avec changement de direction | Léger à moyen, espace limité |
| Empreinte relative du logement | Petit | Moyen | Moyen | Petit |
| Classe de jeu typique | Norme à réduit | Norme à réduit | Standard | Standard |
Les chiffres d’efficacité s’accumulent à travers les étapes. Une unité hélicoïdale à deux étages fonctionnant à 97 pour cent par étage fournit environ 94 pour cent au total, tandis qu'une combinaison hélicoïdale-vis sans fin à 88 pour cent en un seul étage plus un pré-étage hélicoïdal à 97 pour cent se rapproche de 85 pour cent au total. Sur une année d'exploitation comportant plusieurs équipes, cet écart se traduit directement par le coût de l'électricité. C'est pourquoi les installations à cycle de service élevé ont tendance à privilégier les conceptions entièrement hélicoïdales, même lorsque l'option à vis sans fin conviendrait à un encombrement plus réduit.
Position de montage et son effet sur la durée de vie des roulements
Les catalogues de motoréducteurs répertorient plusieurs positions de montage standards, et la tentation est de considérer cela comme un choix purement géométrique. En pratique, l'orientation de montage modifie la façon dont le lubrifiant se répartit à l'intérieur du boîtier et la façon dont la charge est supportée par les roulements, ce qui affecte la durée de vie même lorsque les valeurs de couple et de vitesse sont identiques sur papier.
Les orientations verticales de l'arbre concentrent plus de poids sur le roulement inférieur et nécessitent suffisamment de volume d'huile pour que les dents de l'engrenage supérieur restent lubrifiées pendant le fonctionnement de l'unité, car la lubrification par barbotage dépend de la rotation redistribuant constamment l'huile vers le haut. Lorsqu'une unité initialement conçue pour un montage sur pied est installée verticalement sans vérifier le niveau de remplissage d'huile pour cette orientation, l'étage supérieur peut fonctionner sous-lubrifié même si le carter semble plein du point de vue du montage sur pied. L'examen du tableau de remplissage spécifique au montage avant l'installation, plutôt que de supposer qu'un seul niveau d'huile s'applique à chaque orientation, est l'une des étapes les plus négligées de la mise en service.
Comprendre le jeu et quand cela est réellement important
Le jeu est le petit jeu de rotation entre les dents correspondantes, intentionnellement intégré afin que les engrenages ne se coincent pas lorsque les changements de température entraînent une expansion du boîtier et des engrenages à des rythmes différents. Pour la plupart des applications de convoyage, de mélange et de manutention générale des matériaux, les classes de jeu standard sont appropriées et ne posent aucun problème de processus mesurable.
Le jeu devient un problème de conception dans trois situations spécifiques :
| Type de demande | Pourquoi le contrecoup est important | Approche recommandée |
|---|---|---|
| Entraînements d'indexation ou de positionnement | Le jeu se traduit directement par une erreur de position à chaque fois que la direction s'inverse | Spécifier la classe de jeu réduit et vérifier avec un comparateur à cadran lors de l'assemblage final |
| Service d'inversion fréquent | Les charges d'impact répétées lors du changement de direction accélèrent l'usure des dents | Sélectionnez une série conçue pour le service d'inversion et réduisez légèrement le couple. |
| Lignes multimoteurs synchronisées | Un jeu inégal entre les unités provoque une dérive entre les axes synchronisés | Sourcer tous les motoréducteurs de la ligne à partir de la même spécification de classe de jeu |
En dehors de ces cas, la recherche d'une classe de jeu réduit ajoute des coûts sans bénéfice correspondant, car une rotation continue normale dans une direction n'engage jamais le jeu d'une manière qui affecte l'équipement entraîné.
Couplage moteur-boîte de vitesses et où l'efficacité est perdue
Même un étage de transmission bien conçu ne peut pas compenser une mauvaise interface moteur-boîte de vitesses. Trois facteurs déterminent la part de la puissance nominale du moteur qui atteint réellement la charge entraînée :
- Alignement des arbres entre le rotor du moteur et le pignon d'entrée. Les carters de motoréducteur intégrés suppriment presque entièrement cette variable car le moteur est monté en usine sur le boîtier, contrairement à un moteur et un réducteur couplés séparément où les tolérances d'alignement sur le terrain ajoutent une perte variable.
- Précharge du roulement sur l'arbre d'entrée, qui doit être réglé dans les tolérances du fabricant. Une précharge trop faible permet à l'arbre de bouger sous charge, tandis qu'une précharge trop faible augmente les pertes par frottement et raccourcit la durée de vie des roulements.
- Degré de viscosité du lubrifiant par rapport à la température ambiante de fonctionnement. Un lubrifiant trop visqueux pour des conditions de démarrage à froid augmente les pertes par barattage au démarrage, tandis qu'un lubrifiant trop fluide pour des températures ambiantes élevées augmente l'usure des flancs de dents au fil du temps.
L'examen des données techniques d'une unité à chanfrein hélicoïdal spécifique par rapport à la plage de température ambiante réelle du site d'installation, plutôt que de supposer qu'une seule qualité de lubrifiant couvre tous les climats, permet d'éviter une grande partie des défaillances prématurées des roulements signalées dans les données de service sur site.
Liste de contrôle des spécifications avant de passer une commande
Confirmer les points suivants avant de finaliser un bon de commande évite les causes les plus courantes d'inadéquation entre l'évaluation du catalogue et les performances sur le terrain.
- Confirmez le couple de sortie requis à la vitesse de fonctionnement réelle, et pas seulement à la vitesse indiquée sur la plaque signalétique du moteur, car le couple et la vitesse évoluent de manière inverse à travers une étape de réduction.
- Vérifiez la position de montage et vérifiez que les spécifications de remplissage d'huile correspondent à cette orientation.
- Vérifiez la plage de température ambiante, y compris toute exposition fermée ou extérieure, par rapport à la valeur nominale du lubrifiant standard.
- Déterminez si le cycle de service inclut des opérations d'inversion ou de démarrage/arrêt fréquentes, ce qui affecte à la fois la classe de jeu et la valeur thermique.
- Confirmez que le type de sortie d'arbre, qu'il s'agisse d'un arbre plein, d'un arbre creux ou d'une frette rétractable, correspond à l'équipement de connexion.
- Examinez le facteur de service par rapport à la charge de pointe réelle, y compris toute charge de choc lors du démarrage.
Précision de fabrication et son effet à long terme sur le bruit et l'usure
Deux moteurs à engrenages avec des spécifications publiées identiques peuvent fonctionner de manière sensiblement différente sur le terrain si l'un a été coupé et traité thermiquement selon un niveau de tolérance plus strict que l'autre. La précision des dents d'engrenage est généralement évaluée sur des échelles standardisées qui quantifient l'erreur de profil, l'erreur de pas et la déviation de l'angle d'hélice. Les unités taillées à une qualité plus fine fonctionnent plus silencieusement et génèrent moins de vibrations à la même charge, mais plus important encore, elles ont tendance à maintenir ces performances sur un intervalle d'entretien plus long car le modèle de contact initial est plus proche de l'idéal, répartissant l'usure plus uniformément sur la face de la dent dès le premier jour de fonctionnement plutôt que de la concentrer sur quelques points hauts légèrement hors tolérance.
La cohérence du traitement thermique compte tout autant que la coupe initiale. La profondeur de cémentation qui varie sur une ébauche d'engrenage crée des points faibles qui s'usent plus rapidement sous charge, modifiant finalement suffisamment le profil de la dent pour augmenter le jeu au-delà de ses spécifications d'origine. C'est l'une des raisons pour lesquelles le jeu mesuré sur site sur une boîte de vitesses vieillissante dépasse souvent la valeur indiquée sur la plaque signalétique, même lorsque l'unité n'a jamais été surchargée.
Foire aux questions
Q1 : Quelle est la différence pratique entre un motoréducteur hélicoïdal et un motoréducteur standard ?
Le terme motoréducteur couvre toute combinaison d'un moteur et d'un étage de réduction, y compris les conceptions à vis sans fin, coniques, planétaires et hélicoïdales. Un moteur à engrenages hélicoïdaux utilise spécifiquement des dents à coupe inclinée pour l'étage de réduction, ce qui offre généralement un rendement plus élevé et un bruit plus faible qu'une conception à vis sans fin à un prix comparable, bien que sa fabrication nécessite des tolérances de boîtier plus précises.
Q2 : Une unité montée sur pieds peut-elle être installée verticalement sans modification ?
Cela dépend de la série et du tableau de remplissage d'huile spécifique fourni par le fabricant. Certains boîtiers utilisent une conception de cavité interne commune dans toutes les orientations et nécessitent uniquement un niveau d'huile ajusté, tandis que d'autres utilisent des positions de reniflard et de bouchon de vidange spécifiques à l'orientation qui doivent être modifiées pour qu'une installation verticale fonctionne correctement.
Q3 : Dans quelle mesure le taux de réduction affecte-t-il l’efficacité globale ?
Des rapports plus élevés nécessitent généralement davantage d'étapes de réduction, et chaque étape supplémentaire introduit ses propres pertes de maillage. Une unité hélicoïdale à un étage atteint généralement le milieu des années 90 en pourcentage d'efficacité, tandis qu'une unité à trois étages nécessaire pour un rapport très élevé peut tomber dans les années 80 simplement parce que trois ensembles de pertes de maille se combinent.
Q4 : Un facteur de service plus élevé est-il toujours le choix le plus sûr ?
Un facteur de service plus élevé offre une plus grande marge contre les chocs et l'accumulation thermique, mais le surdimensionnement d'un motoréducteur bien au-delà de la charge réelle peut pousser le moteur dans une partie moins efficace de sa courbe de fonctionnement et augmenter à la fois le coût d'achat et l'empreinte physique sans un avantage correspondant pour une charge stable et bien caractérisée.
Q5 : À quelle fréquence l’huile pour engrenages doit-elle être vérifiée dans un moteur à engrenages hélicoïdaux scellé ?
Les unités scellées sont généralement remplies à vie ou pour un long intervalle d'entretien, mais les températures ambiantes extrêmes, la pénétration d'eau à travers un joint endommagé ou un fonctionnement prolongé au-dessus du cycle de service nominal peuvent dégrader l'huile plus rapidement que ne le suppose l'intervalle standard. Une inspection visuelle des joints et un contrôle périodique par échantillon d'huile restent une bonne pratique, même sur les unités commercialisées comme sans entretien.
