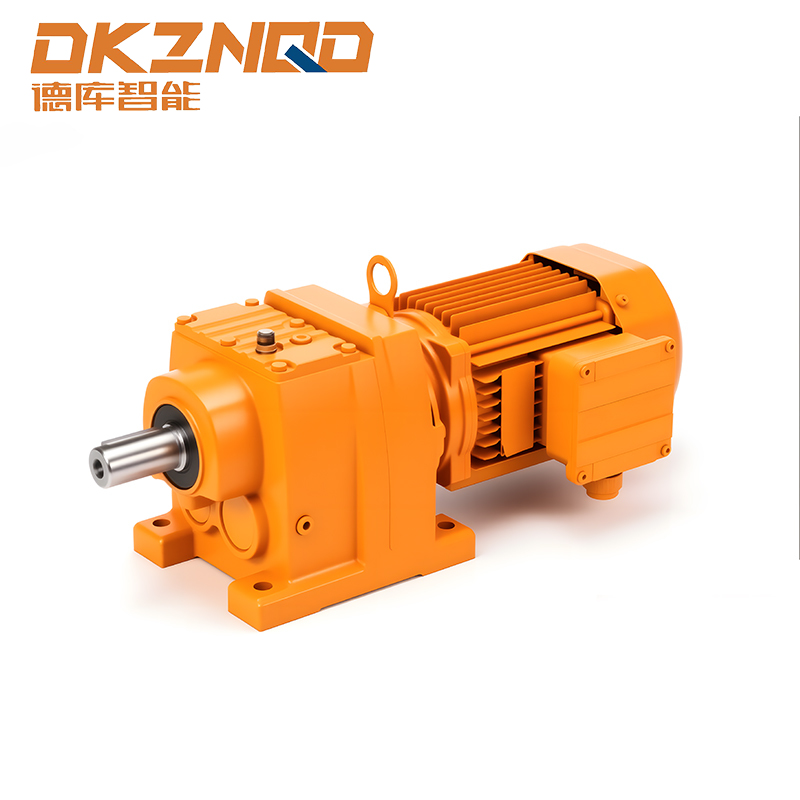

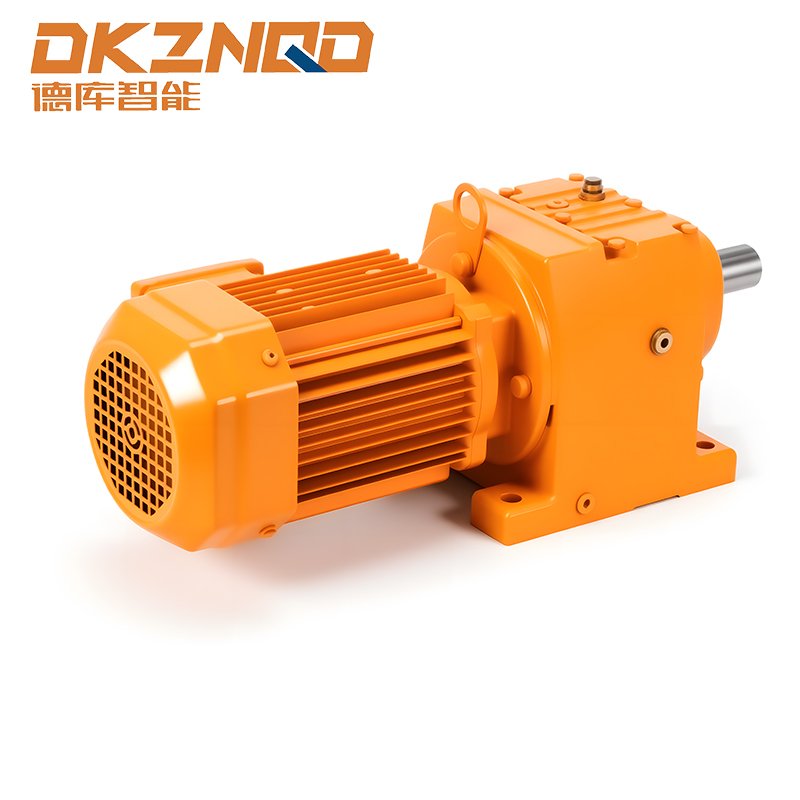

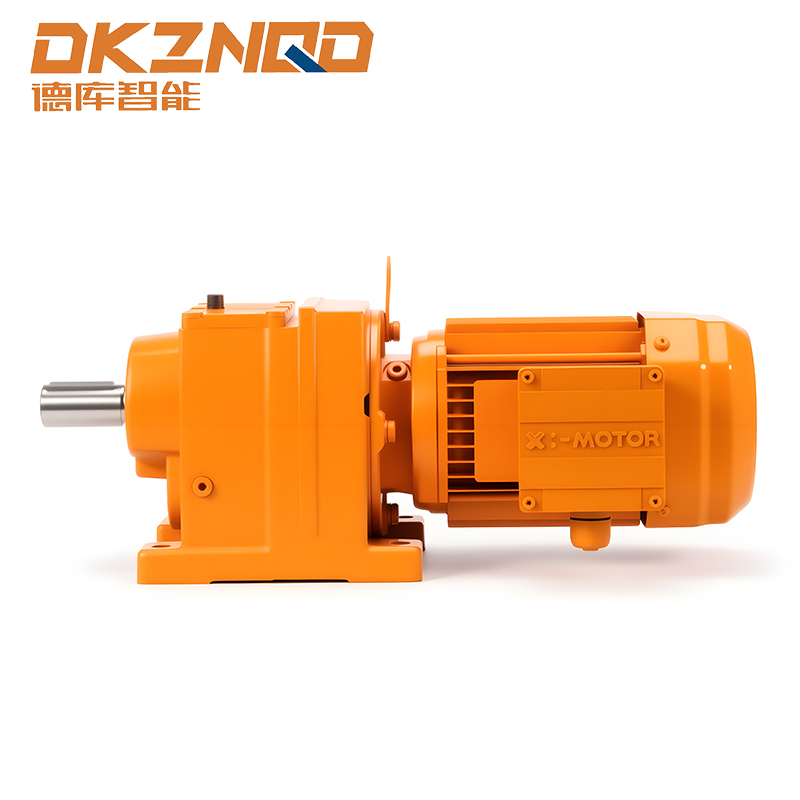

Le réducteur de vitesse à engrenage hélicoïdal en ligne série R est conçu pour une transmission de puissance efficace dans une configuration en ligne compacte. Il combine les technologies d'engrenages hélicoïdaux et d'engrenages à vis sans fin pour fournir un couple de sortie stable, une réduction de vitesse flexible et des performances fiables sur une large plage de fonctionnement.
Cette série couvre les tailles de châssis de 17 à 167, prenant en charge un couple nominal de 90 à 18 000 N·m et une puissance d'entrée de 0,12 à 160 kW, ce qui la rend adaptée aux applications industrielles légères et lourdes. Avec une plage de rapports de vitesse de 1,3 à 217,91, le réducteur peut répondre à diverses exigences de contrôle de vitesse et de couple.
Le réducteur prend en charge plusieurs types d'installation (M1 à M6) et peut être monté à l'aide d'une installation par ancrage ou par bride, permettant une intégration flexible dans différents systèmes mécaniques.
| Type de produit | R. | Numéro de cadre | 17-167 |
| R.ated torque | 90-18000N.m | Puissance d'entrée | 0,12-160kw |
| Plage de rapport de vitesse | 1.3-217.91 | Type d'installation | M1-M6 |
| Formulaire de montage | Installation d'ancrage, installation de bride |
Avantages du produit
• Large plage de couple et de puissance : prend en charge les applications allant des systèmes de précision à faible consommation aux équipements industriels à couple élevé.
• Sélection flexible du rapport de vitesse : la large plage de rapports de vitesse permet un contrôle précis de la vitesse pour diverses conditions de fonctionnement.
• Structure en ligne compacte : la conception en ligne permet de réduire l'espace d'installation tout en maintenant une transmission de puissance efficace.
• Plusieurs options d'installation : Compatible avec les positions de montage M1–M6, offrant une adaptabilité à différentes configurations d'équipement.
• Stabilité élevée de la transmission : la combinaison d'engrenages hélicoïdaux et à vis sans fin garantit un fonctionnement fluide et une sortie de couple fiable.
• Formes d'assemblage polyvalentes : convient aux configurations montées sur ancrage et sur bride, simplifiant l'intégration du système.
Applications du produit
Le réducteur de vitesse à engrenages hélicoïdaux en ligne série R est largement utilisé dans les domaines industriels où une transmission stable, une efficacité d'espace et une installation flexible sont requises, y compris, mais sans s'y limiter :
• Systèmes de convoyeurs et de manutention
• Machines d'emballage et de transformation
• Lignes de production automatisées
• Matériel de levage et de convoyage
• Systèmes d'entraînement industriels généraux
Voir le tableau ci-dessous pour les applications mécaniques spécifiques.
| Coefficient de machine de travail | ||||||||||
| Machine de travail | Horaires de travail quotidiens | Machine de travail | Horaires de travail quotidiens | |||||||
| ≤0,5h | 0,5-10h | >10h | ≤0,5h | 0,5-10h | >10h | |||||
| Traitement des eaux usées | Épaississeur (entraînement central) | - | - | 1.2 | Traitement des métaux | Broyeur de dalles inversé | - | 2.5 | 2.5 | |
| Filtre presse | 1 | 1.3 | 1.5 | Moulin à fil inversé | - | 1.8 | 1.8 | |||
| Floculateur | 0.8 | 1 | 1.3 | Broyeur à feuilles inversé | - | 2 | 2 | |||
| Aérateur | - | 1.8 | 2 | Broyeur à plaques inversées | - | 1.8 | 1.8 | |||
| Équipement de collecte | 1 | 1.2 | 1.3 | Entraînement de réglage de l'écart de rouleau | 0.9 | 1 | - | |||
| Collecteur combiné longitudinal/rotatif | 1 | 1.3 | 1.5 | Machines de transport | Élévateur à godets | - | 1.2 | 1.5 | ||
| Pré-épaississant | - | 1.1 | 1.3 | Treuil | 1.4 | 1.6 | 1.6 | |||
| Pompe à vis | - | 1.3 | 1.5 | Palan | - | 1.5 | 1.8 | |||
| Turbine à eau | - | - | 2 | Convoyeur à bande < 150 kW | 1 | 1.2 | 1.3 | |||
| Pompe centrifuge | 1 | 1.2 | 1.3 | Convoyeur à bande ≥150kw | 1.1 | 1.3 | 1.5 | |||
| Pompe volumétrique (1 cylindre) | 1.3 | 1.4 | 1.8 | Monte-charge* | - | 1.2 | 1.5 | |||
| Pompe volumétrique (>1 cylindre) | 1.2 | 1.4 | 1.5 | Ascenseur de passagers* | - | 1.5 | 1.8 | |||
| Convoyeur à godets | - | 1.6 | 1.6 | Convoyeur à grattoir | - | 1.2 | 1.5 | |||
| Dispositif d'inclinaison | - | 1.3 | 1.5 | Escalator | - | 1.2 | 1.4 | |||
| Équipement de voyage Caterpillar | 1.2 | 1.6 | 1.8 | Mécanisme de déplacement ferroviaire | - | 1.5 | - | |||
| Pelle à godets (pour pick-up) | - | 1.7 | 1.7 | Dispositif de conversion de fréquence | - | 1.8 | 2 | |||
| Pelle à godets (pour matériaux en vrac) | - | 2.2 | 2.2 | Compresseur alternatif | - | 1.8 | 1.9 | |||
| Broyeur / Hachoir | - | 2.2 | 2.2 | Palaning Machinery | Mécanisme de rotation | 1 | 1.4 | 1.8 | ||
| Mécanisme de déplacement* | - | 1.4 | 1.8 | Mécanisme de relevage | 1 | 1.25 | 1.5 | |||
| Machine à cintrer les plaques* | - | 1 | 1 | Mécanisme de déplacement | 1.5 | 1.75 | 2 | |||
| Industrie chimique | Extrudeuse | - | - | 1.6 | Palaning Mechanism | 1 | 1.25 | 1.5 | ||
| Mélangeur de lisier | - | 1.8 | 1.8 | Grue à flèche | 1 | 1.25 | 1.6 | |||
| Calandre en caoutchouc | - | 1.5 | 1.5 | Tours de refroidissement | Ventilateur de tour de refroidissement | - | - | 2 | ||
| Tambour de refroidissement | - | 1.3 | 1.4 | Ventilateur (Axial et Centrifugeuse) | - | 1.4 | 1.5 | |||
| Mélangeur (support uniforme) | 1 | 1.3 | 1.4 | Production de sucre | Couteau de canne* | - | - | 1.7 | ||
| Mélangeur (médias non uniformes) | 1.4 | 1.6 | 1.7 | Moulin à canne | - | - | 1.7 | |||
| Agitateur (densité uniforme) | 1 | 1.3 | 1.5 | Production de sucre de betterave | Trancheuse à betteraves | - | - | 1.2 | ||
| Agitateur (densité non uniforme) | 1.2 | 1.4 | 1.6 | Extracteur, Réfrigérateur mécanique, Cuisinière | - | - | 1.4 | |||
| Agitateur (absorption inégale des gaz) | 1.4 | 1.6 | 1.8 | Machine à laver les betteraves | - | - | 1.5 | |||
| Four / Four de séchage | 1 | 1.3 | 1.5 | Broyeur de betteraves | - | - | 1.5 | |||
| Centrifuge | 1 | 1.2 | 1.3 | Machines à papier | Différents types** | - | 1.8 | 2 | ||
| Traitement des métaux | Machine à basculer | 1 | 1 | 1.2 | Entraînement du pulpeur | 2 | 2 | 2 | ||
| Poussoir en acier | 1 | 1.2 | 1.2 | Compresseur centrifuge | - | 1.4 | 1.5 | |||
| Bobineuse | - | 1.6 | 1.6 | Téléphériques | Téléphérique de fret | - | 1.3 | 1.4 | ||
| Transfert transversal sur lit de refroidissement | - | 1.5 | 1.5 | Téléphérique aller-retour | - | 1.6 | 1.8 | |||
| Lisseur à rouleaux | - | 1.6 | 1.6 | Ascenseur à barre en T | - | 1.3 | 1.4 | |||
| Table à rouleaux (continue) | - | 1.5 | 1.5 | Téléphérique continu | - | 1.4 | 1.6 | |||
| Table à rouleaux (intermittente) | - | 2 | 2 | Industrie du ciment | Bétonnière | - | 1.5 | 1.5 | ||
| Broyeur à tubes inversé | - | 1.8 | 1.8 | Broyeur* | - | 1.2 | 1.4 | |||
| Cisaille (continue)* | - | 1.5 | 1.5 | Four rotatif | - | - | 2 | |||
| Cisaille (type à manivelle)* | 1 | 1 | 1 | Broyeur de tubes | - | - | 2 | |||
| Entraînement de coulée continue | - | 1.4 | 1.4 | Séparateur | - | 1.6 | 1.6 | |||
| Broyeur d'ébauche inversé | - | 2.5 | 2.5 | Presse à rouleaux | - | - | 2 | |||
