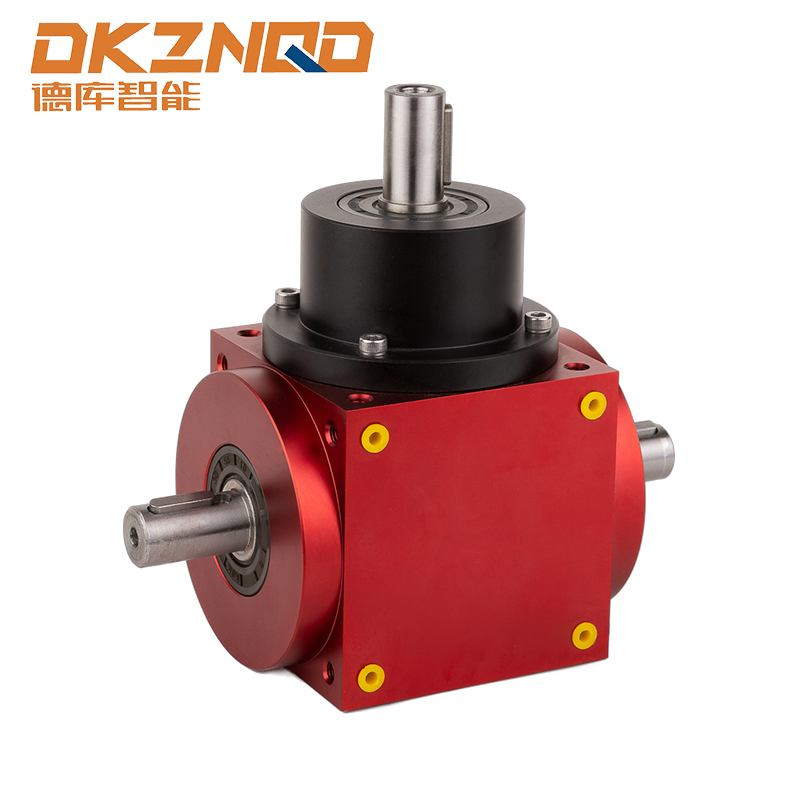

Ce produit est une boîte de vitesses conique en spirale de précision de la série T. L'engrenage conique en spirale du mécanisme de direction de type T peut fonctionner en avant et en arrière. Il fonctionne sans problème à basse ou haute vitesse, avec de petites vibrations, un faible bruit et une endurance élevée.
Différents types d'arbres : arbre simple, arbre horizontal double, arbre longitudinal simple et arbre longitudinal double sont disponibles.
Matériaux de haute qualité : les engrenages sont fabriqués en acier allié de haute pureté 50CrMnT trempé et revenu, cémenté, trempé et rectifié ; la broche est fabriquée en acier allié de haute qualité et de haute pureté 40Cr trempé et revenu, avec une suspension élevée et une capacité de charge élevée.
Tableau de poids de la série T :
| Tapez | T2 | T4 | T6 | T7 | T8 | T10 | T12 | T16 | T20 | T25 |
| m(kg) | 2 | 10 | vingt et un | 32 | 49 | 78 | 124 | 188 | 297 | 488 |
Tableau Fr(N) de la série T :
| dans | n1 (tr/min) | T2 | T4 | T6 | T7 | T8 | T10 | T12 | T18 | T20 | T25 | ||||||||||
| Axe horizontal | Axe vertical | Axe horizontal | Axe vertical | Axe horizontal | Axe vertical | Axe horizontal | Axe vertical | Axe horizontal | Axe vertical | Axe horizontal | Axe vertical | Axe horizontal | Axe vertical | Axe horizontal | Axe vertical | Axe horizontal | Axe vertical | Axe horizontal | Axe vertical | ||
|
1:1 | 1450 | 265 | 216 | 833 | 951 | 1911 | 2450 | 2450 | 3136 | 3234 | 338 | 4165 | 4508 | 5096 | 5586 | 10633 | 0976 |
|
|
|
|
| 1150 | 323 | 235 | 882 | 029 | 2058 | 2597 | 2744 | 3234 | 3479 | 3626 | 4459 | 4851 | 5488 | 6076 | 11368 | 11760 | 15386 | 15608 |
|
| |
| 870 | 402 | 255 | 960 | 1127 | 2205 | 2842 | 2989 | 3381 | 3773 | 3969 | 4851 | 5292 | 5880 | 6566 | 12446 | 12740 | 16660 | 17150 | 24794 | 25480 | |
| 580 | 549 | 314 | 1078 | 1323 | 2499 | 3185 | 3381 | 3822 | 4263 | 4459 | 5488 | 5880 | 6713 | 7301 | 14014 | 14504 | 8816 | 19404 | 28028 | 28910 | |
| 400 | 637| | 353 | 1372 | 1715 | 3189 | 3528 | 4018 | 4900 | 4851 | 5978 | 6272 | 7056 | 7742 | 8134 | 15680 | 16170 | 21070 | 21756 | 31360 | 32340 | |
| 300 | 696 | 392 | 1519 | 1960 | 3430 | 3528 | 4410 | 5537 | 5243 | 6958 | 6713 | 7987 | 8232 | 9065 | 17150 | 17640 | 23422 | 24108 | 34300 | 35280 | |
| 200 | 784 | 441 | 1911 | 1960 | 3430 | 3528 | 5096 | 6272 | 7889 | 8820 | 8575 | 9604 | 9251 | 10290 | 19600 | 19894 | 25970 | 26754 | 38612 | 39788 | |
| 100 | 980 | 588 | 1911 | 1960 | 3430 | 3528 | 5095 | 6272 | 8428 | 8820 | 9996 | 11760 | 11368 | 12593 | 22540 | 22540 | /28420 | 32928 | 39200 | 49000 | |
| 10 | 980| | 588 | 1911 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 22540 | 22540 | 28420 | 33320 | 39200 | 49000 | |
|
1,5:1 2:1 2,5:1 3:1 | 1450 |
|
| 1078 | 1960 | 2548 | 2842 | 3430 | 5390 | 4361 | 7987 | 5194 | 9212 | 5978 | 10486 | 5978 | 2152 | 7693 | 14602 |
|
|
| 1150 |
|
| 1078 | 1960 | 3038 | 3087 | 4067 | 5978 | 5096 | 8820 | 6174 | 10486 | 7252 | 12152 | 6419 | 13083 | 8771 | 17934 | 12985 | 24647 | |
| 870 |
|
| 1078 | 1960 | 3430 | 3332 | 4573 | 6076 | 6076 | 8820 | 7448 | 11760 | 8869 | 14504 | 6968 | 14210 | 9506 | 19453 | 13573 | 29400 | |
| 580 |
|
| 1078 | 1960 | 3430 | 3528 | 5096 | 6174 | 7644 | 8820 | 9555 | 11760 | 11466 | 14504 | 7840 | 16072 | 10780 | 22001 | 15680 | 33222 | |
| 400 |
|
| 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 8820 | 17934 | 12005 | 24598 | 17542 | 37142 | |
| 300 |
|
| 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 9604 | 19600 | 13132 | 27342 | 9159 | 40474 | |
| 200 |
|
| 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 10829 | 22148 | 14796 | 30282 | 21658 | 45766 | |
| 100 |
|
| 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 1332B | 22540 | 18288 | 33320 | 26656 | 49000 | |
| 10 |
|
| 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 22540 | 22540 | 28240 | 33320 | 39200 | 49000 | |
Remarque : La vitesse de sortie inférieure de chaque spécification est basée sur la valeur Fr maximale ci-dessus.
Coefficient f1 des équipements entraînés en série T :
| Nature de la charge | Durée d'utilisation quotidienne (heures) | ||
| ≤2 | 2~10 | 10~24 | |
| Charge uniforme | 1,00(1,00) | 1,00(1,25) | 1,25(1,50) |
| Choc général | 1,00(1,25) | 1,25(1,50) | 1,50(1,75) |
| Fort impact | 1,25(1,50) | 1,50(1,75) | 1,75(2,00) |
Remarque : Lorsque le nombre de démarrages et d'arrêts par heure est supérieur à 10 fois, veuillez utiliser les valeurs entre parenthèses.
