Pourquoi les motoréducteurs hypoïdes BKM surpassent les entraînements à vis sans fin traditionnels : une comparaison technique

1. Introduction : Un changement silencieux dans la transmission de puissance à angle droit

Depuis des décennies, les réducteurs à vis sans fin constituent le choix par défaut pour la transmission de puissance à angle droit en raison de leur empreinte compacte et de leurs rapports de réduction élevés. Cependant, les exigences industrielles en matière d'efficacité énergétique, de fiabilité et de coût total de possession inférieur ont mis en évidence les faiblesses fondamentales de la technologie des entraînements à vis sans fin. Entrez le Réducteur hypoïde BKM — une nouvelle génération de motoréducteurs hypoïdes qui combine les avantages des engrenages hélicoïdaux et hypoïdes. Conçue avec précision, la série BKM offre un rendement jusqu'à 30 % supérieur, des températures de fonctionnement nettement inférieures et une durée de vie prolongée par rapport aux entraînements à vis sans fin classiques. Cet article fournit une comparaison technique basée sur des données expliquant pourquoi Motoréducteur hypoïde BKM les solutions remplacent rapidement les réducteurs à vis sans fin dans les convoyeurs, la manutention et l'automatisation industrielle.

2. Différences fondamentales : réducteur hypoïde et réducteur à vis sans fin

Pour comprendre l’écart de performance, nous devons examiner la géométrie et la mécanique des contacts. Un entraînement à vis sans fin consiste en une vis sans fin filetée engageant une roue en bronze, ce qui entraîne une friction de glissement sur une grande surface de contact. En revanche, un boîte de vitesses hypoïde à haut rendement utilise des dents décalées en forme de biseau en spirale avec un mouvement de roulement et de glissement optimisé pour l'efficacité. Le tableau ci-dessous résume les distinctions critiques.

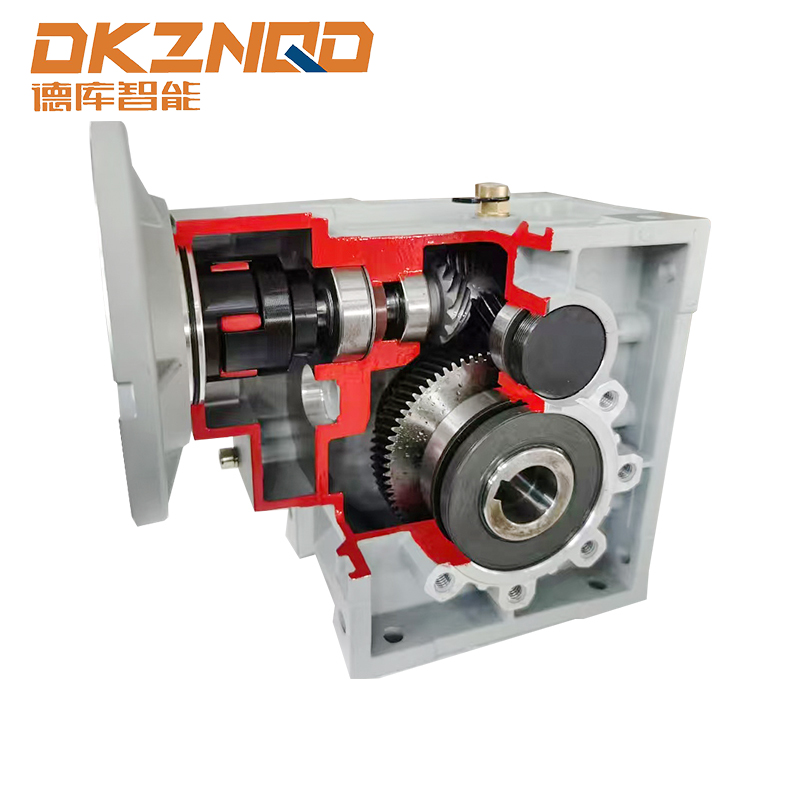

Le Réducteur hypoïde série BKM utilise des engrenages hypoïdes rectifiés carburés qui maintiennent un contact optimal des dents sous charge. Cette conception élimine les fortes frictions de glissement qui affectent les ensembles de vis sans fin, ce qui se traduit directement par une perte d'énergie et un stress thermique moindres.

3. Avantage en matière d’efficacité : la percée en matière d’économie d’énergie

L’efficacité est la raison la plus impérieuse de la transition. Les données de terrain provenant d'applications à fonctionnement continu (par exemple, systèmes de convoyeurs 24h/24 et 7j/7) montrent que les réducteurs à vis sans fin fonctionnent généralement avec un rendement de 50 à 70 % à la charge nominale, diminuant davantage dans des conditions de démarrage-arrêt ou de charge partielle. En revanche, un motoréducteur hypoïde à angle droit comme la série BKM, atteint un rendement de 92 à 96 % sur une large plage de couple. Le SVG suivant illustre une courbe d'efficacité comparative à trois rapports de réduction (10:1, 20:1, 30:1).

Un exemple concret : un centre logistique exploitant 15 unités d'entraînement de convoyeurs (chacune de 2,2 kW) 16 heures/jour, 5 jours/semaine. Remplacement des lecteurs à vis sans fin (efficacité moyenne de 68 %) par Motoréducteurs hypoïdes BKM (efficacité de 93 %) réduit la consommation d'énergie annuelle de 96 500 kWh à 70 600 kWh, ce qui permet d'économiser plus de 25 900 kWh et 2 800 USD par an en coûts d'électricité (à 0,11 $/kWh). Ce gain d'efficacité réduit également l'empreinte CO2 d'environ 11 tonnes par an.

4. Performance thermique et fiabilité opérationnelle

La chaleur est l’ennemie de la longévité des boîtes de vitesses. Les entraînements à vis sans fin convertissent l'énergie perdue en chaleur, atteignant souvent des températures de surface de 80 à 95 °C en service continu. Cela accélère l’oxydation de l’huile, dégrade les joints et réduit la durée de vie des engrenages. En revanche, Réducteurs hypoïdes BKM fonctionnent à une température plus froide de 30 à 40 °C grâce à une efficacité plus élevée et à des canaux de lubrification optimisés. Une contrainte thermique moindre entraîne trois avantages quantifiables :

• Intervalles de vidange d'huile prolongés : Les entraînements à vis sans fin nécessitent souvent des vidanges d'huile toutes les 2 500 à 4 000 heures ; Les unités hypoïdes BKM atteignent 8 000 à 10 000 heures avec des lubrifiants synthétiques.
• Intégrité du joint : À une température de carter de 60°C contre 90°C, le vieillissement de l'élastomère du joint ralentit d'un facteur 3, éliminant ainsi les risques de fuite.
• Capacité de surcharge intermittente plus élevée : Les engrenages hypoïdes peuvent supporter un couple maximal de 150 % sans arrêt thermique, tandis que les entraînements à vis sans fin risquent d'érafler les dents.

Dans le cas d'une machine de conditionnement (cycle de service : 80 % de charge, température ambiante de 35 °C), des réducteurs à vis sans fin ont déclenché des alarmes de température au bout de 11 mois ; le BKM motoréducteur hypoïde à angle droit exploité pendant plus de 36 mois sans aucun entretien thermique.

5. Conception compacte à angle droit avec une plus grande flexibilité

Les entraînements à vis sans fin traditionnels excellent en termes de compacité à angle droit, mais l'architecture hélicoïdale-hypoïde BKM correspond, voire réduit la longueur axiale tout en offrant des options de montage sur arbre creux ou sur pied. Le décalage hypoïde permet un entraxe plus faible pour le même rapport, facilitant ainsi l'intégration dans des châssis de machines étroits. Principaux avantages de conception :

• La série BKM offre des diamètres d'entrée de 56 à 112 mm, une plage de couple jusqu'à 1 500 Nm et des rapports de 5:1 à 200:1 (hélicoïdal-hypoïde à deux étages).
• Montage universel : montage sur pied, bride ou arbre sans déclassement des performances.
• Émission de bruit réduite : le maillage hypoïde est intrinsèquement plus silencieux que le glissement à vis sans fin – généralement 65 dBA contre 78 dBA à 1 450 tr/min.

Le combination of Réducteur à engrenages cylindriques et hypoïdes BKM La géométrie avec engrenage rectifié de précision offre une densité de puissance qui dépasse de 35 % celle des réducteurs à vis sans fin – plus de couple dans une enveloppe plus petite.

6. Analyse des coûts du cycle de vie (ACV) : une perspective quinquennale

Alors que le prix d'achat initial d'un motoréducteur hypoïde peut être de 15 à 20 % plus élevé que celui d'un entraînement à vis sans fin équivalent, le coût total de possession (TCO) raconte une tout autre histoire. Le tableau ci-dessous compare une application typique de 2,2 kW, rapport 15:1 sur cinq ans (fonctionnement continu, 8 760 h/an).

Ce TCO inférieur de 38 % justifie la mise à niveau, avec un retour sur investissement généralement atteint en 18 à 24 mois. Pour les flottes de 20 unités, les économies annuelles dépassent 10 000 $.

7. Performances des applications réelles

Deux cas industriels documentés (sans références de marque) mettent en évidence la transition :

Cas A – Convoyeur d’assemblage automobile

Les entraînements à vis sans fin d'origine (30 unités) souffraient de blocages fréquents dus à la dilatation thermique et nécessitaient des appoints d'huile mensuels. Après la mise à niveau avec des motoréducteurs hypoïdes BKM, la disponibilité a augmenté de 11 % et les commandes de travaux de maintenance ont chuté de 78 % sur deux ans. L'usine a enregistré des économies d'énergie moyennes de 28 %, mesurées au niveau de l'entrée du moteur.

Cas B – Ligne de remplissage de bouteilles pour aliments et boissons

Un environnement très humide a provoqué une corrosion des vis sans fin et une émulsification du lubrifiant. La version à bride de sortie en acier inoxydable du BKM boîte de vitesses hypoïde à haut rendement a fourni une protection IP65, a réduit les temps d'arrêt pour le nettoyage de 60 % et a éliminé les remplacements imprévus pendant trois années consécutives.

Lese examples confirm that the Réducteur hypoïde série BKM résout les véritables problèmes opérationnels au-delà des simples chiffres d’efficacité.

8. Spécifications techniques et critères de sélection

Lors de l'évaluation d'un motoréducteur hypoïde à angle droit pour une mise à niveau, tenez compte des paramètres suivants généralement disponibles dans la gamme de produits BKM :

• Couple nominal : 50–1 500 Nm (en fonction de la taille du cadre)
• Rapports de réduction (hypoïde à un étage) : 5 :1, 8 :1, 10 :1, 15 :1, 20 :1, 30 :1, 40 :1, 50 :1
• Combinaisons à deux étages (hypoïde hélicoïdal) : jusqu'à 200:1
• Charge radiale admissible sur l'arbre de sortie : jusqu'à 8 000 N
• Efficacité à pleine charge : 90 à 96 % (en légère diminution à des ratios plus élevés)
• Plage de température de fonctionnement : -25°C à 50°C sans refroidissement auxiliaire

La sélection de la taille correcte implique de faire correspondre le facteur de service (généralement 1,2 à 1,5 pour le service de convoyeur) et de vérifier la puissance thermique. Étant donné que les unités hypoïdes BKM génèrent moins de chaleur, elles autorisent souvent une taille de châssis plus petite que les entraînements à vis sans fin pour la même application, réduisant ainsi l'inertie et les coûts.

9. Questions fréquemment posées

Q1 : Un motoréducteur hypoïde BKM peut-il remplacer directement un entraînement à vis sans fin existant sans modifications mécaniques ?

Dans la plupart des cas, oui. Les unités BKM sont conçues avec des entrées à bride CEI standard et des dimensions d'arbre de sortie interchangeables (pleins ou creux). Cependant, vérifiez la configuration des trous de montage et la hauteur de l'arbre ; des plaques d'adaptation peuvent être nécessaires pour certains cadres existants. La longueur totale est souvent similaire ou plus courte.

Q2 : L’avantage d’efficacité est-il maintenu à basse vitesse ou à charge partielle ?

Oui. Les entraînements à vis sans fin subissent de fortes baisses d'efficacité à basse vitesse (entrée inférieure à 300 tr/min) en raison des conditions limites de lubrification. Les engrenages hypoïdes BKM maintiennent un rendement supérieur à 85 % même à une vitesse de sortie de 50 tr/min, ce qui les rend supérieurs pour les applications d'entraînement à fréquence variable (VFD).

Q3 : Les réducteurs hypoïdes BKM sont-ils autobloquants comme les entraînements à vis sans fin ?

Non, les engrenages hypoïdes ne sont pas intrinsèquement autobloquants. Pour les applications nécessitant une fonctionnalité d'antidévireur, un dispositif de freinage ou d'antidévireur externe doit être ajouté. Cependant, le faible frottement permet une marche arrière, ce qui est bénéfique pour les réglages manuels ou le désengagement de sécurité.

Q4 : Quel lubrifiant est recommandé pour les réducteurs hypoïdes BKM ?

Les huiles synthétiques ISO VG 150-220 à base de PAO ou de polyglycol sont standard, offrant des intervalles de vidange prolongés et une viscosité stable en fonction de la température. Contrairement aux vis sans fin, les additifs au molybdène ne sont pas nécessaires, ce qui réduit la dégradation chimique à long terme.

Q5 : Quelle période de récupération typique peut-on s'attendre lors de la mise à niveau d'un système ver vers un système hypoïde ?

Sur la base des seules économies d'énergie (en supposant 3 000 heures de fonctionnement/an, 0,12 $/kWh), le retour sur investissement varie de 12 à 30 mois. En incluant une maintenance réduite, le retour sur investissement est souvent inférieur à 18 mois. De nombreux utilisateurs industriels constatent un retour sur investissement complet au cours des deux premières années.

10. Conclusion : le verdict entre hypoïde et ver

Le engineering advantages of the Réducteur hypoïde BKM ne sont plus des niches : ils remodèlent les spécifications des entraînements à angle droit dans tous les secteurs. Avec une efficacité supérieure (92 à 96 % contre 55 à 75 %), des températures de fonctionnement considérablement plus basses, une durée de vie prolongée et un coût total de possession inférieur de 30 à 40 % sur cinq ans, la décision est claire. Même si les entraînements à vis sans fin restent pertinents pour le maintien de charges statiques ou les applications à vitesse extrêmement faible (inférieures à 10 tr/min), tout système dynamique, à service continu ou sensible à l'énergie bénéficiera du motoréducteur hypoïde BKM. Alors que les directeurs d'usine s'efforcent d'atteindre les objectifs de réduction des émissions de carbone et de réduire les dépenses d'exploitation, le passage de la vis sans fin à la vis sans fin boîte de vitesses hypoïde à haut rendement la technologie n’est pas seulement une mise à niveau : c’est un impératif stratégique.

Pour un dimensionnement détaillé et une assistance aux applications, consultez la documentation technique du Réducteur hypoïde série BKM ou contactez un spécialiste du contrôle de mouvement. L’avenir de la transmission de puissance à angle droit est hypoïde, et la famille BKM ouvre la voie.
