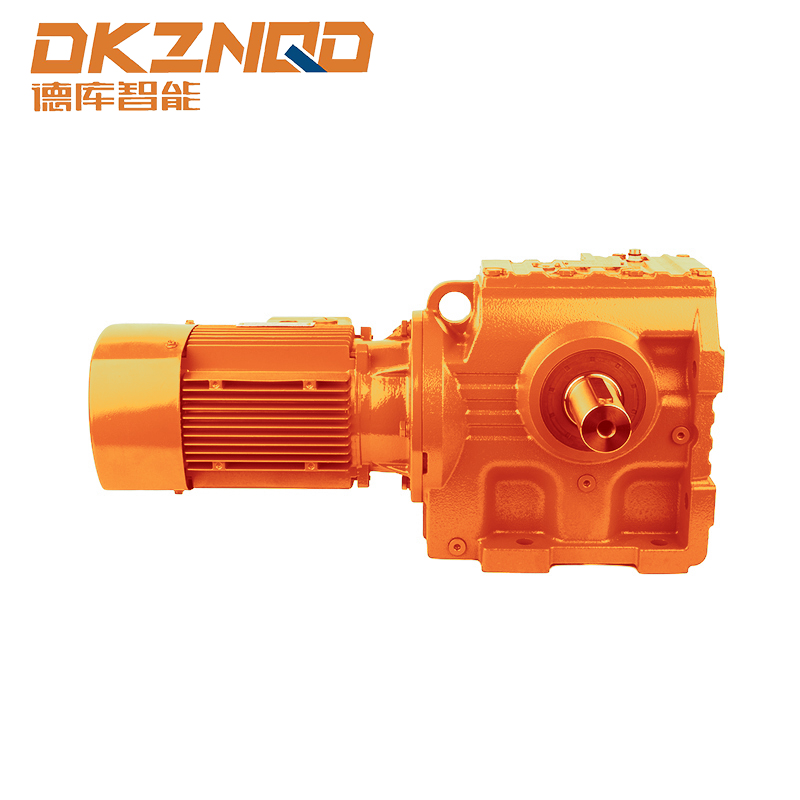

Introduction aux motoréducteurs à vis sans fin hélicoïdale série S

Le Motoréducteur à vis sans fin série S est largement utilisé dans les machines industrielles en raison de sa conception compacte, de sa transmission de couple élevée et de sa fiabilité dans diverses conditions de fonctionnement. Comprendre le positions de montage (M1-M6) de ces réducteurs est essentiel pour les ingénieurs et les concepteurs de systèmes qui visent à obtenir des performances optimales et à garantir la compatibilité mécanique.

Cet article examine les positions de montage spécifiques disponibles pour les réducteurs de la série S, explorant leurs configurations, leurs avantages et leurs applications pratiques dans diverses industries.

Aperçu des positions de montage (M1-M6)

Les réducteurs de la série S sont conçus pour prendre en charge plusieurs orientations de montage, classées de M1 à M6. Chaque position de montage correspond à une disposition unique des arbres d'entrée et de sortie par rapport au carter moteur. Le choix de la bonne position de montage impacte :

• Efficacité opérationnelle et délivrance de couple
• Facilité d'installation dans des espaces restreints
• Accessibilité de la maintenance et conformité à la sécurité

Vous trouverez ci-dessous une explication détaillée de chaque position de montage et de ses applications :

Position M1 : montage sur pied horizontal

Le M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Convoyeurs et systèmes de manutention
• Machines d'emballage où un montage au niveau du sol est préféré
• Applications nécessitant un alignement stable sous des charges de couple élevées

Les avantages du montage M1 incluent accès facile pour la lubrification et l'inspection et compatibilité avec les dimensions de base standardisées couramment utilisées dans les configurations d'engrenages industriels.

Position M2 : montage sur bride horizontale

La configuration M2 implique une installation horizontale avec une bride à l'extrémité de l'arbre de sortie pour un couplage direct. Cette orientation convient à :

• Intégration directe dans les machines tournantes sans supports supplémentaires
• Pompes, compresseurs et entraînements de ventilateurs pour lesquels l'alignement des arbres est essentiel
• Applications nécessitant une installation compacte dans un espace horizontal limité

Le M2 flange mount réduit la transmission des vibrations et simplifie l'installation par rapport aux alternatives montées sur pied.

Position M3 : arbre vertical vers le bas

Dans la configuration M3, l'arbre de sortie pointe vers le bas. Ceci est particulièrement utile lors de la connexion à des machines orientées verticalement, telles que :

• Mélangeurs et agitateurs dans les usines chimiques ou agroalimentaires
• Convoyeurs verticaux et élévateurs
• Applications nécessitant un entraînement direct vers le bas avec une extension d'arbre minimale

Cette orientation de montage nécessite une attention particulière à la lubrification et à l'étanchéité en raison de distribution d'huile par gravité le long des engrenages.

Position M4 : arbre vertical vers le haut

M4 est l'inverse de M3, où l'arbre de sortie pointe vers le haut. Il est couramment appliqué dans :

• Élévateurs à godets et convoyeurs verticaux à mouvement ascendant
• Mélangeurs industriels où la transmission du couple doit déplacer le matériau vers le haut
• Situations dans lesquelles le réducteur est installé sous un mécanisme connecté pour un alignement vertical compact

Le M4 position necessitates acheminement optimisé de la lubrification pour assurer une répartition uniforme de l'huile sur les engrenages à vis sans fin et hélicoïdaux.

Position M5 : arbre horizontal monté sur le côté

M5 représente une orientation horizontale dans laquelle le réducteur est monté sur le côté. Ce poste est choisi pour :

• Machines avec des contraintes d'espace nécessitant une installation d'engrenages latéraux
• Intégration dans des systèmes de convoyage avec points d'entraînement décalés
• Applications nécessitant un alignement amélioré entre le moteur et l'arbre mené avec un encombrement minimal

Le montage latéral peut améliorer la stabilité mécanique dans des systèmes compacts mais peuvent nécessiter des supports ou des supports personnalisés.

Position M6 : Bride verticale

La configuration M6 combine l'orientation verticale de l'arbre avec le montage par bride. Les principaux avantages comprennent :

• Facilite la connexion directe aux moteurs ou pompes verticaux
• Idéal pour les installations avec des limitations de hauteur ou lorsque l'espace au sol est limité
• Répartition améliorée du couple dans les applications verticales à charge élevée

Le positionnement du M6 exige souvent un alignement précis et peut bénéficier de supports anti-vibrations pour assurer la stabilité opérationnelle à long terme.

Considérations pratiques pour la sélection du montage

La sélection de la position de montage correcte est plus qu'une décision mécanique : elle implique la prise en compte de l'environnement opérationnel, de l'accessibilité et des exigences de maintenance. Les ingénieurs doivent prendre en compte :

• Direction de la charge et exigences de couple
• Distribution de lubrification et rétention d’huile pour engrenages
• Contraintes d’espace et intégration avec les machines existantes
• Facilité d'inspection, de facilité d'entretien et de conformité en matière de sécurité

Le respect de ces considérations garantit performances optimales et durée de vie prolongée du réducteur.

Tableau comparatif des positions de montage de la série S

Conclusion

Comprendre les positions de montage M1-M6 pour le Motoréducteur à vis sans fin série S permet aux ingénieurs de prendre des décisions éclairées concernant l'installation, la transmission du couple et la longévité du système. Chaque position offre des avantages uniques adaptés à des besoins opérationnels spécifiques, garantissant que le réducteur fonctionne de manière fiable dans divers scénarios industriels.

Une sélection appropriée, combinée à la prise en compte de la lubrification, de l'alignement et de l'accessibilité, peut améliorer considérablement les performances et l'efficacité de la maintenance des systèmes d'engrenages industriels.

FAQ

Q1 : Quelle est la différence entre les positions de montage M1 et M2 ?

M1 est monté sur pied horizontal, tandis que M2 utilise une bride pour un montage horizontal, adapté au couplage direct avec des machines et à un contrôle amélioré des vibrations.

Q2 : Un réducteur de la série S peut-il fonctionner en position verticale ?

Oui, M3, M4 et M6 permettent une installation verticale, en accordant une attention particulière à la lubrification et à l'alignement pour garantir un fonctionnement fiable.

Q3 : Quelle position de montage est la meilleure pour les configurations où l'espace est limité ?

M5 (montage latéral horizontal) et M6 (bride verticale) sont idéaux pour les installations compactes où l'espace au sol est limité.

Q4 : Les positions de montage affectent-elles les exigences de maintenance ?

Oui, des positions comme M3 et M4 nécessitent un acheminement minutieux de la lubrification, tandis que M1 et M2 permettent un accès plus facile pour l'inspection et l'entretien.
