Qu'est-ce qui rend la série K plus efficace qu'un moteur à engrenages à vis sans fin standard ?

Dans le domaine de la transmission de puissance industrielle, le choix d'un motoréducteur est une décision cruciale ayant des implications considérables en termes de coûts d'exploitation, de consommation d'énergie et de fiabilité à long terme. Depuis des décennies, le motoréducteur à vis sans fin stetard est courant dans d'innombrables cetidatures. Cependant, les progrès de la technologie des engrenages ont donné naissance à des solutions plus efficaces, la principale étant le Motoréducteur à couple conique série K .

Comprendre les conceptions fondamentales : une histoire à deux vitesses

Pour comprendre pourquoi un système est plus efficace qu’un autre, il faut d’abord comprendre les principes mécaniques de base régissant leur fonctionnement. La principale distinction réside dans la géométrie des dents d'engrenage et dans la manière dont elles s'engagent et transmettent la force. Cette différence de conception est la principale cause de la disparité des performances, en particulier dans efficacité énergétique et performances thermiques .

L'anatomie d'un moteur à engrenages à vis sans fin standard

Un motoréducteur à vis sans fin standard se compose de deux composants principaux : la vis sans fin, qui est un arbre en forme de vis, et la roue à vis sans fin, un engrenage qui engrène avec la vis sans fin. La vis sans fin, généralement située du côté entrée (moteur), entraîne la roue à vis sans fin côté sortie. Cette configuration produit un entraînement à angle droit. L'engagement est caractérisé par une action de glissement, où les filets de la vis sans fin glissent contre les dents de la roue à vis sans fin. Ce contact glissant est la caractéristique déterminante d’un engrenage à vis sans fin et constitue la principale source de ses caractéristiques opérationnelles. Bien que cette conception permette une haute taux de réduction en une seule étape et peut être autobloquant dans certaines conditions, le frottement de glissement constant génère une chaleur importante et consomme une quantité substantielle de l'énergie d'entrée. Cette énergie n'est pas convertie en travail utile mais est plutôt perdue sous forme d'énergie thermique, ce qui nécessite des méthodes de refroidissement robustes et conduit souvent à une baisse globale de la température. facteur de service .

L'anatomie d'un motoréducteur à couple conique série K

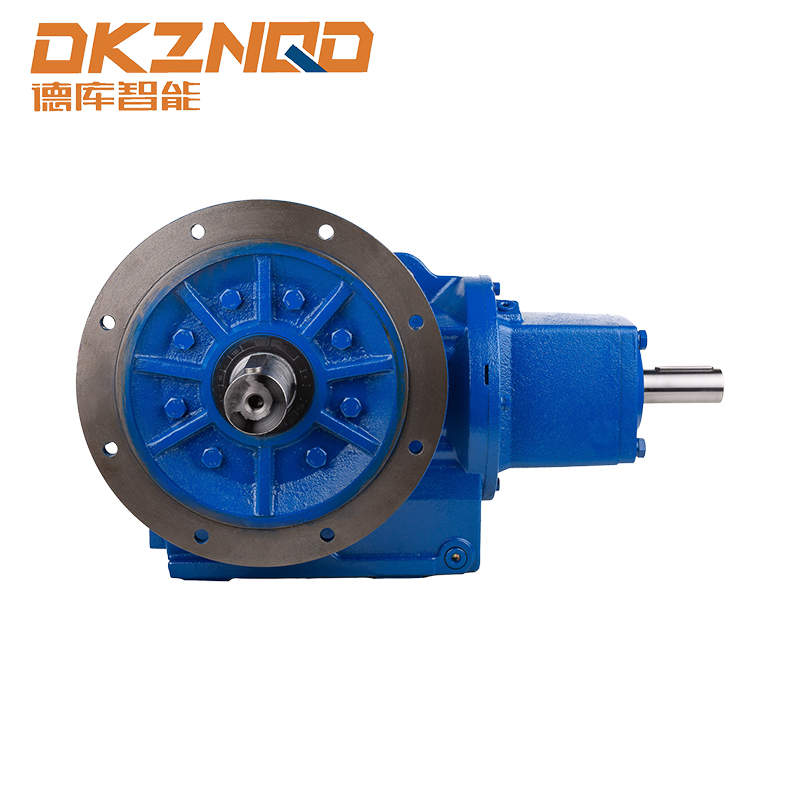

En revanche, un Motoréducteur à couple conique série K utilise une combinaison de deux types d'engrenages distincts pour obtenir sa sortie à angle droit. Le premier étage est généralement constitué d'engrenages hélicoïdaux, dont les dents sont taillées selon un angle par rapport à l'axe de l'engrenage. Le deuxième étage est constitué d'engrenages coniques de forme conique qui permettent le changement de direction de la transmission de puissance. Le différenciateur clé ici est la nature du contact : les engagements des engrenages coniques hélicoïdaux et hélicoïdaux sont principalement des actions de roulement plutôt que de glissement. Ce contact de roulement est intrinsèquement plus doux et génère beaucoup moins de friction. Les engrenages hélicoïdaux du premier étage assurent une réduction à grande vitesse avec un minimum de bruit et de vibrations, tandis que les engrenages coniques en spirale du deuxième étage gèrent efficacement le changement de direction de l'arbre. Cette approche combinée, axée sur mécanique des contacts roulants , est la pierre angulaire de ses performances améliorées, conduisant directement à des performances plus élevées. transmission du couple capacité et supérieur efficacité opérationnelle .

Le mécanisme de base : friction par glissement ou par roulement

Le facteur le plus important déterminant l’efficacité de tout système mécanique est la friction. Le type de friction présent dans un engrenage (coulissant ou roulant) dicte la quantité d'énergie perdue pendant le fonctionnement. C'est le champ de bataille fondamental où Motoréducteur à couple conique série K constitue un net avantage par rapport au motoréducteur à vis sans fin standard.

L'inefficacité du contact coulissant dans les engrenages à vis sans fin

Dans un ensemble d'engrenages à vis sans fin standard, l'interaction entre la vis sans fin et la roue à vis sans fin est presque purement un mouvement de glissement. Lorsque la vis sans fin tourne, ses filets poussent contre les faces des dents de la roue à vis sans fin dans un glissement continu à grande vitesse. Cette action génère beaucoup de frictions, qui se manifestent sous forme de chaleur. L’énergie nécessaire pour surmonter cette friction provient directement de la puissance d’entrée. Par conséquent, une partie importante du travail du moteur est gaspillée pour vaincre la résistance interne plutôt que d’être délivrée sous forme de couple de sortie. L'efficacité d'un engrenage à vis sans fin à simple réduction dépend fortement de la rapport de réduction mais il varie généralement entre 50 % et 90 %, l'efficacité chutant précipitamment à des ratios plus élevés. Cela signifie que dans de nombreuses applications, une quantité importante d'énergie électrique est convertie en chaleur, ce qui non seulement représente un gaspillage d'énergie, mais dégrade également le lubrifiant et exerce une contrainte thermique sur le carter et les composants de la boîte de vitesses, raccourcissant potentiellement sa durée de vie. durée de vie .

L'efficacité du contact roulant dans les engrenages hélicoïdaux et coniques

Un Motoréducteur à couple conique série K fonctionne selon un principe différent. Les dents des engrenages hélicoïdaux et des engrenages coniques en spirale sont conçues pour s'engager progressivement. Les dents inclinées d'un engrenage hélicoïdal permettent à plusieurs dents d'être en contact à tout moment, répartissant ainsi la charge. Plus important encore, le contact entre les dents est avant tout une action de roulement. Le frottement de roulement est plusieurs fois inférieur au frottement de glissement. Cela se traduit par une réduction spectaculaire des pertes d’énergie et de la génération de chaleur. L'efficacité mécanique d'un seul étage d'engrenages hélicoïdaux peut dépasser 98 %, et l'étage d'engrenage conique, en particulier avec une forme de dent en spirale, peut atteindre des rendements de 95 à 97 %. Lorsqu'il est combiné dans un Motoréducteur à couple conique série K , le rendement global reste constamment élevé, souvent entre 90 % et 95 % ou plus, sur une large gamme de ratios. Cette traduction directe de l'énergie d'entrée en travail de sortie utile est l'une des principales raisons pour lesquelles cette conception est préférée pour les applications où économies d'énergie et gestion de la chaleur sont des considérations cruciales.

Quantifier la différence : un tableau de comparaison des performances

Les avantages théoriques du contact roulant se traduisent par des avantages tangibles en termes de performances. Le tableau suivant fournit une comparaison côte à côte des principaux paramètres opérationnels entre un motoréducteur à vis sans fin standard et un Motoréducteur à couple conique série K , illustrant l’impact pratique de leurs différentes conceptions.

Ce tableau démontre clairement que Motoréducteur à couple conique série K n'est pas simplement une amélioration progressive mais une technologie fondamentalement supérieure en termes de conversion d'énergie. Le rendement constamment élevé est le résultat direct de sa philosophie mécanique fondamentale.

Les avantages en cascade d’une efficacité accrue

L'efficacité supérieure d'un Motoréducteur à couple conique série K n’est pas un avantage isolé. Cela crée une cascade positive d’avantages secondaires qui ont un impact sur le coût total de possession, la conception du système et la fiabilité opérationnelle. Lorsque moins d’énergie est gaspillée sous forme de chaleur, l’ensemble du système fonctionne dans un environnement plus stable et moins stressant.

Génération de chaleur réduite et performances thermiques améliorées

La friction moindre inhérente au motoréducteur à couple conique la conception entraîne directement moins de chaleur perdue. Cela a plusieurs implications critiques. Premièrement, le lubrifiant contenu dans la boîte de vitesses est soumis à moins de dégradation thermique, ce qui lui permet de conserver ses propriétés protectrices pendant des intervalles plus longs et de prolonger les périodes de vidange d'huile. Deuxièmement, les composants tels que les joints et les roulements fonctionnent à des températures plus basses, ce qui améliore leur longévité et leur fiabilité. Troisièmement, la charge thermique réduite signifie que la boîte de vitesses peut souvent fonctionner à sa pleine capacité nominale sans risque de surchauffe, même dans des conditions extrêmes. fonctionnement continu scénarios. En revanche, un motoréducteur à vis sans fin standard fonctionnant presque à sa capacité nécessite souvent des ailettes de refroidissement externes ou même des ventilateurs de refroidissement auxiliaires pour dissiper l'importante chaleur générée, ce qui ajoute à la complexité et au coût du système.

Consommation d'énergie et coûts opérationnels réduits

L’avantage financier le plus direct d’une efficacité accrue est la réduction de la consommation d’énergie. Un Motoréducteur à couple conique série K qui est efficace à 95 %, consomme moins d'énergie électrique pour fournir le même couple de sortie qu'un motoréducteur à vis sans fin qui est efficace à 70 %. Cette différence, bien qu'apparemment faible par unité, s'aggrave considérablement au cours de la durée de vie de l'équipement, en particulier dans les applications à cycle de service élevé telles que systèmes de convoyeurs , mélangeurs industriels , ou machines d'emballage . Pour une installation comportant des dizaines ou des centaines de motoréducteurs, le passage à une conception plus efficace peut entraîner des économies substantielles sur les factures d'électricité, ce qui rend le Motoréducteur à couple conique série K un investissement judicieux dans opérations durables et lower coût total de possession .

Densité de puissance et durée de vie améliorées

La transmission efficace de la puissance du Motoréducteur à couple conique série K permet une conception plus compacte pour obtenir le même couple de sortie qu'un motoréducteur à vis sans fin plus grand. C'est plus haut densité de puissance constitue un avantage significatif dans les machines modernes où l'espace est limité. De plus, la combinaison de températures de fonctionnement plus basses, de contraintes mécaniques réduites grâce à un engagement plus doux et d'une moindre dégradation du lubrifiant contribue directement à une durée de vie plus longue. durée de vie . Les composants de la boîte de vitesses ne travaillent tout simplement pas aussi fort pour compenser les pertes internes, ce qui entraîne une moindre usure des dents et des roulements des engrenages au fil du temps. Cette durabilité améliorée se traduit par une réduction des temps d'arrêt pour la maintenance et des intervalles plus longs entre les révisions, maximisant ainsi la productivité et minimisant les coûts du cycle de vie des équipements critiques. manutention des matériaux et équipement de traitement .

Unpplication-Specific Considerations: Choosing the Right Technology

Alors que le Motoréducteur à couple conique série K présente un net avantage en termes d'efficacité, le choix entre les technologies n'est pas toujours absolu. Comprendre les exigences spécifiques d’une application est crucial pour faire la sélection optimale. Le contexte opérationnel détermine quelles caractéristiques sont les plus précieuses.

Où excelle un motoréducteur à couple conique de la série K

Les atouts du Motoréducteur à couple conique hélicoïdal série K en font le choix privilégié pour un large éventail d’applications exigeantes. Son rendement élevé et ses excellentes performances thermiques le rendent idéal pour fonctionnement continu dans des secteurs tels que l'alimentation et les boissons, la transformation chimique et lignes de production automatisées . Sa capacité à gérer des niveaux élevés charges cycliques et provide consistent performance from startup through to full load is critical in machinerie lourde . Les applications qui bénéficient de son fonctionnement fluide et à faibles vibrations incluent agitateurs , entraînements de convoyeurs , et matériel de chantier . Dans tout scénario où les coûts énergétiques, la fiabilité et le coût total de possession sont les principales préoccupations, le Motoréducteur à couple conique série K présente une solution convaincante et économiquement justifiable.
