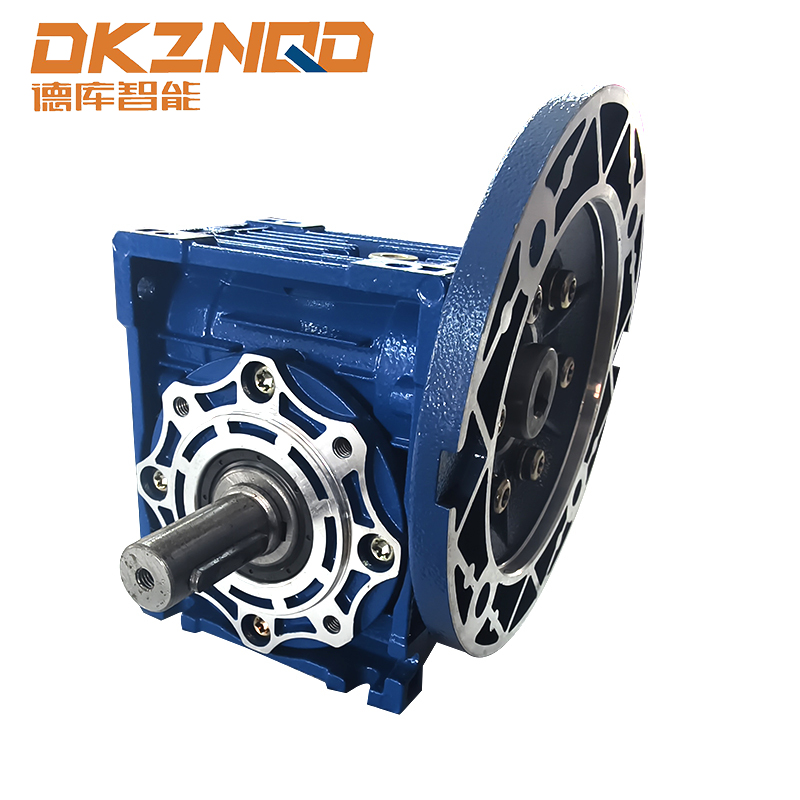

Dans le domaine des machines industrielles et de l’automatisation, la transmission efficace de la puissance et du mouvement est primordiale. Parmi les différents composants conçus à cet effet, les réducteurs de vitesse jouent un rôle essentiel dans l'ajustement de la vitesse de sortie et du couple d'un moteur aux niveaux requis pour une application. Un type particulièrement remarquable dans cette catégorie est le réducteur à vis sans fin pour camping-car. Cet appareil est réputé pour sa combinaison unique d'un entraînement cycloïdal et d'un entraînement à vis sans fin, résultant en un mécanisme offrant un couple de sortie élevé, une capacité de charge de choc exceptionnelle et des dimensions compactes. Comprendre les principes de conception, les mécanismes opérationnels et les applications appropriées d'un réducteur à vis sans fin pour camping-car est essentiel pour les ingénieurs et les concepteurs qui recherchent des performances et une fiabilité optimales dans des environnements exigeants.
Le terme « RV » est souvent une abréviation de « vecteur de rotation », qui fait allusion à la capacité du réducteur à gérer efficacement les forces de rotation. La conception intègre ingénieusement deux étapes distinctes de réduction de vitesse. L'étage primaire implique généralement un ensemble d'engrenages à vis sans fin, tandis que l'étage secondaire utilise un mécanisme à moulinet cycloïdal. Cette approche hybride permet au réducteur à vis sans fin RV de surmonter certaines des limitations inhérentes aux réducteurs à vis sans fin standard, telles qu'un rendement moindre et une résistance aux chocs limitée, tout en conservant leurs avantages, tels que des rapports de réduction élevés et une compacité. Le résultat est un composant robuste et hautement performant qui sert de pierre angulaire dans de nombreux systèmes de contrôle de mouvement de précision.
La conception fondamentale et les composants
L'architecture d'un réducteur à vis sans fin pour camping-car est complexe mais élégante, conçue pour la durabilité et la performance. Sa construction peut être décomposée en plusieurs éléments clés qui fonctionnent de concert pour remplir sa fonction. Le premier élément majeur est l’étage d’entrée de l’engrenage à vis sans fin. Il s'agit d'une vis sans fin, qui est l'élément d'entraînement relié à l'arbre d'entrée et au moteur, et d'une roue à vis sans fin. Lorsque la vis sans fin tourne, ses filetages s'engagent dans les dents de la roue à vis sans fin, ce qui fait tourner la roue. Cette étape permet une réduction initiale substantielle de la vitesse et une augmentation du couple.
La deuxième étape déterminante est le mécanisme de réduction cycloïdale. Cette pièce comprend un ensemble de composants comprenant une came excentrique, des disques cycloïdaux, des broches annulaires et un mécanisme de sortie. Le mouvement de la roue à vis sans fin est transféré à une came excentrique. Cette came entraîne ensuite deux disques cycloïdaux, qui ont une forme lobée en forme de haricot rouge avec des trous sur leur périmètre. Ces disques engrènent avec un anneau de broches fixes logées dans le boîtier du réducteur. Le mouvement de la came excentrique fait subir aux disques cycloïdaux une rotation oscillante complexe. Cependant, comme les disques sont contraints par les broches fixes, leur mouvement se traduit par une rotation lente et contrôlée de l'arbre de sortie. Ce processus en deux étapes confère au réducteur à vis sans fin RV ses caractéristiques remarquables.
Une caractéristique de conception essentielle est la intégration d'un roulement à rouleaux coniques préchargé arrangement. Ce système de roulement est chargé de supporter les charges et moments élevés auxquels le réducteur est soumis pendant le fonctionnement. Il garantit la rigidité structurelle, minimise la déformation sous charge et contribue à la précision de positionnement et à la longévité exceptionnelles de l’unité. De plus, l'ensemble de l'ensemble est logé dans un boîtier rigide à haute résistance, souvent moulé en fer ou en aluminium, qui offre une protection contre les contaminants et maintient l'alignement précis de tous les composants internes. La construction robuste est l'une des principales raisons de son utilisation répandue dans les applications lourdes.
Principes opérationnels et caractéristiques clés
Le fonctionnement d’un réducteur à vis sans fin pour camping-car est une symphonie de précision mécanique. La puissance est appliquée à l’arbre d’entrée, faisant tourner la vis sans fin. L'engagement entre la vis sans fin et la roue à vis sans fin permet d'obtenir la première réduction. La roue à vis sans fin, désormais à rotation plus lente, entraîne la came excentrique de l'étage cycloïdal. La rotation de cette came confère un mouvement excentrique aux disques cycloïdaux. Lorsque ces disques se déplacent, leurs lobes s'enroulent autour de l'intérieur des broches annulaires fixes. Pour chaque rotation complète de la came excentrique, les disques cycloïdaux avancent d'un nombre de lobes égal à la différence entre le nombre de lobes sur le disque et le nombre de broches fixes. Cette action se traduit par un taux de réduction très élevé dans la deuxième étape.
La combinaison de ces deux étages permet au réducteur à vis sans fin RV d'atteindre des taux de réduction en un seul étage très élevés, allant souvent de 30 : 1 à plus de 100 : 1. Le résultat final est une rotation douce et continue de l’arbre de sortie à une vitesse considérablement réduite et un couple considérablement amplifié. L'un des avantages les plus importants de cette conception est son résistance exceptionnelle aux charges de choc . La grande zone de contact entre les lobes du disque cycloïdal et les axes annulaires, ainsi que la résistance des composants, permettent au réducteur d'absorber et de résister à des charges d'impact soudaines et intenses qui endommageraient ou détruiraient d'autres types de boîtes de vitesses.
Une autre caractéristique déterminante est son rigidité en torsion élevée et jeu minimal . La rigidité en torsion fait référence à la résistance du réducteur à la torsion sous charge, ce qui est crucial pour maintenir la précision des systèmes de positionnement. La conception inhérente du mécanisme cycloïdal, avec plusieurs points de contact, garantit qu'il y a très peu de mouvement libre ou de « jeu » entre les arbres d'entrée et de sortie. Ce faible jeu est vital pour les applications nécessitant un mouvement reproductible et précis, comme dans les bras robotiques ou les machines CNC. De plus, alors qu'un réducteur à vis sans fin standard est connu pour son efficacité moindre, l'incorporation de l'action de roulement dans l'étage cycloïdal améliore l'efficacité globale du réducteur à vis sans fin RV, ce qui en fait un choix plus économe en énergie pour un fonctionnement continu.
Avantages et limites d'application
La conception unique du réducteur à vis sans fin RV confère un ensemble distinct d'avantages qui le rendent adapté à un large éventail de tâches industrielles exigeantes. Son avantage le plus célèbre est sa capacité inégalée à supporter des charges de choc élevées. Cela en fait un choix idéal pour les applications telles que les équipements de manutention, les concasseurs ou les engins de construction, où les changements de charge soudains et importants sont monnaie courante. La robustesse de ses composants internes garantit un fonctionnement fiable et une longue durée de vie même dans ces conditions difficiles.
De plus, son conception compacte et peu encombrante est un avantage majeur. Malgré sa densité de puissance et son couple de sortie élevés, le réducteur à vis sans fin RV a souvent un encombrement réduit par rapport à d'autres types de réducteurs offrant des performances similaires. Cette compacité est inestimable dans la conception de machines modernes, où l'espace est souvent limité. Sa grande rigidité en torsion et son faible jeu, comme mentionné précédemment, en font un choix de premier ordre pour les applications de précision. Cela inclut son utilisation intensive dans les robots industriels, où on le trouve couramment dans les articulations de la base, des bras et des épaules, offrant la force nécessaire pour transporter de lourdes charges utiles et la précision nécessaire pour les positionner correctement.
Cependant, comme tout composant d’ingénierie, il n’est pas sans limites. La principale considération est le coût. Le processus de fabrication d'un réducteur à vis sans fin pour camping-car est complexe, nécessitant un usinage et un assemblage de haute précision. Par conséquent, ces unités sont généralement plus chères que les réducteurs à vis sans fin standard ou les réducteurs à engrenages hélicoïdaux. Cet investissement initial plus élevé doit être justifié par les exigences de performance, de durabilité et de précision de l’application. Une autre considération est que, malgré une efficacité améliorée par rapport aux entraînements à vis sans fin pure, son efficacité peut encore être inférieure à celle d'un réducteur planétaire dans certaines plages de fonctionnement. Par conséquent, pour les applications fonctionnant en continu et où la consommation d’énergie est une préoccupation majeure, ce facteur doit être mis en balance avec ses autres avantages.
Le tableau suivant résume les principaux avantages et considérations :
| Avantage | Descriptif |
|---|---|
| Capacité de charge élevée | Excellente capacité à absorber et à résister à des forces d’impact soudaines sans défaillance. |
| Densité de couple élevée | Offre un niveau de couple élevé par rapport à sa taille physique et à son poids. |
| Faible jeu | Fournit une précision de positionnement et une répétabilité élevées, essentielles pour une automatisation de précision. |
| Haute rigidité | Maintient l'alignement et minimise la déviation sous de lourdes charges, garantissant ainsi des performances constantes. |
| Considération | Descriptif |
| Coût plus élevé | Une fabrication complexe entraîne un investissement initial plus élevé que les types de réducteurs plus simples. |
| Efficacité | Bien qu'elle soit améliorée par rapport aux entraînements à vis sans fin, l'efficacité peut ne pas correspondre à celle de certains autres types d'engrenages dans tous les scénarios. |
Applications et utilisations industrielles courantes
La nature robuste et précise du réducteur à vis sans fin RV garantit sa présence dans un large éventail d'industries. Son application est dictée par la nécessité d’une transmission de puissance fiable dans des conditions difficiles. Dans le domaine de la robotique, c'est quasiment indispensable. Articulations de robots articulées comptez beaucoup sur ces réducteurs pour fournir le couple nécessaire au mouvement tout en garantissant la précision et la rigidité requises pour un positionnement précis des outils et des pièces. Des chaînes d'assemblage automobile au placement de composants électroniques, le réducteur à vis sans fin RV permet le mouvement fluide et puissant qui définit l'automatisation moderne.
Un autre domaine d’utilisation important concerne les équipements de manutention. Les systèmes de convoyeurs, que ce soit dans la manutention des bagages dans les aéroports, les centres de distribution dans les entrepôts ou les opérations minières, utilisent souvent ces réducteurs pour entraîner des rouleaux ou des courroies. Leur capacité de charge de choc est cruciale pour gérer les démarrages, arrêts et impacts brusques de marchandises lourdes. De même, on les retrouve dans machines de levage et de levage tels que les grues et les treuils, où leur couple élevé et leur sécurité inhérente (un entraînement à vis sans fin est généralement autobloquant et empêche le recul) offrent à la fois puissance et sécurité lors de la manipulation de charges suspendues.
Les industries agroalimentaire, pharmaceutique et de l'emballage utilisent également ces réducteurs dans des machines telles que les machines de remplissage, les palettiseurs et les systèmes d'étiquetage. Dans ces contextes, outre les performances, la fiabilité et l’hygiène sont essentielles. De nombreux réducteurs à vis sans fin pour camping-car sont disponibles avec des boîtiers scellés et des revêtements qui résistent à la corrosion et aux procédures de lavage, ce qui les rend adaptés aux environnements propres et stériles. D'autres applications courantes incluent les équipements de construction (par exemple, les bétonnières, les couronnes d'orientation d'excavatrice), les machines-outils pour les tables d'indexation et toute situation où un couple élevé et une sortie à faible vitesse sont requis à partir d'une source compacte et robuste.
Critères de sélection et directives de maintien
La sélection du réducteur à vis sans fin RV approprié pour une application spécifique nécessite une analyse minutieuse de plusieurs paramètres opérationnels. Le facteur principal est la nécessité couple de sortie et vitesse de fonctionnement . Le réducteur doit être dimensionné pour gérer le couple maximal de l’application, y compris les charges de choc attendues, sans dépasser sa capacité nominale. De plus, le rapport de réduction doit être choisi pour atteindre la vitesse de sortie souhaitée à partir de la vitesse d'entrée disponible du moteur. D'autres facteurs critiques incluent le type et l'ampleur des charges externes, telles que la charge radiale, la charge axiale et la charge de moment, qui agissent sur l'arbre de sortie. Ces forces sont supportées par les roulements de sortie, et le dépassement de leurs valeurs nominales peut entraîner une défaillance prématurée.
L’environnement opérationnel est un autre critère de sélection crucial. Des facteurs tels que la température ambiante, la présence de poussière, d'humidité ou de produits chimiques corrosifs détermineront le besoin de joints spécifiques, de traitements de surface ou de lubrifiants spéciaux. Par exemple, les applications à températures extrêmes nécessitent des lubrifiants présentant une viscosité et une stabilité thermique appropriées. La durée de vie et le cycle de service souhaités (fonctionnement continu ou intermittent) influenceront également le processus de sélection, garantissant que le réducteur répond aux attentes en matière de fiabilité.
Une fois installé, un entretien approprié est essentiel pour maximiser la durée de vie et les performances d'un réducteur à vis sans fin pour camping-car. La tâche de maintenance la plus vitale est gestion régulière de la lubrification . Le type et la quantité corrects de lubrifiant doivent être utilisés, et ils doivent être changés aux intervalles recommandés par le fabricant, en fonction des conditions de fonctionnement. Des contrôles périodiques des fuites d’huile et de la contamination sont également essentiels. De plus, il est important de vérifier régulièrement l’absence de bruits ou de vibrations inhabituels, qui peuvent être des indicateurs précoces d’un désalignement, d’une usure des roulements ou d’autres problèmes internes. S'assurer que tous les boulons de montage sont sécurisés et que l'unité n'est pas soumise à des charges dépassant ses spécifications contribuera à un fonctionnement à long terme et sans problème. Bien que ces réducteurs soient conçus pour durer, la négligence de l’entretien de base peut entraîner des temps d’arrêt évitables et des réparations coûteuses.
En conclusion, le réducteur à vis sans fin RV constitue le summum de la conception de transmission de puissance, combinant magistralement les avantages des engrenages à vis sans fin et cycloïdaux. Ses caractéristiques exceptionnelles (capacité de couple élevée, résilience exceptionnelle aux charges de choc, taille compacte et jeu minimal) en font une solution technique pour les applications industrielles les plus difficiles. Des articulations précises d’un robot de soudage à l’entraînement puissant d’un tapis roulant déplaçant des tonnes de matériaux, son rôle est essentiel. Même si son coût initial et ses caractéristiques d'efficacité spécifiques n'en font pas le choix universel pour tous les scénarios, ses avantages en termes de performances dans la bonne application sont indéniables. Comprendre ses principes et sa bonne application est fondamental pour les ingénieurs souhaitant construire des machines non seulement puissantes et efficaces, mais également robustes et fiables.
