Pourquoi les motoréducteurs hélicoïdaux sont le choix préféré
Offre motoréducteurs hélicoïdaux efficacité supérieure, fonctionnement plus silencieux et capacité de charge plus élevée par rapport aux alternatives à engrenages droits ou à vis sans fin. Leur conception de dents inclinées permet un engrènement progressif, qui répartit la force plus uniformément et réduit les contraintes mécaniques. Pour les industries nécessitant une transmission de puissance fiable et continue – des systèmes de convoyage aux équipements de mélange – les motoréducteurs hélicoïdaux surpassent constamment en termes de durabilité et d’efficacité énergétique.
Concrètement, un motoréducteur hélicoïdal peut réaliser efficacités de transmission allant jusqu'à 98 % par étage de vitesse , ce qui en fait l'une des options les plus économes en énergie disponibles dans la technologie d'entraînement industriel.
Principaux avantages des motoréducteurs hélicoïdaux
1. Efficacité de transmission élevée
La géométrie des dents hélicoïdales permet à plusieurs dents de s'engager simultanément, répartissant la charge sur une plus grande zone de contact. Cela se traduit par taux d'efficacité généralement compris entre 95 % et 98 % par étape, réduisant ainsi le gaspillage d'énergie et réduisant les coûts d'exploitation sur le long terme. Pour les installations fonctionnant avec des motoréducteurs 24h/24 et 7j/7, ce gain d'efficacité se traduit directement par des économies mesurables sur les factures d'électricité.
2. Fonctionnement fluide et silencieux
Contrairement aux engrenages droits qui engagent brusquement les dents, les engrenages hélicoïdaux s’engrènent progressivement le long de la face de la dent. Cet engagement progressif élimine les charges d'impact et réduit considérablement les vibrations et le bruit. Les niveaux de bruit sont généralement inférieurs de 10 à 15 dB que les engrenages droits comparables, ce qui est essentiel dans la transformation des aliments, la fabrication pharmaceutique et d'autres environnements sensibles au bruit et aux vibrations.
3. Capacité de charge élevée
Le contact des dents qui se chevauchent inhérent aux engrenages hélicoïdaux signifie que la charge est partagée à tout moment sur plusieurs dents. Cela permet aux motoréducteurs hélicoïdaux de gérer des couples de sortie allant de quelques Nm à des dizaines de milliers de Nm , ce qui les rend adaptés aux applications lourdes telles que la manutention de matériaux, les extrudeuses et les mélangeurs industriels.
4. Conception compacte et modulaire
Les motoréducteurs hélicoïdaux modernes sont conçus pour un encombrement réduit. Leur construction modulaire permet aux ingénieurs de combiner différentes puissances de moteur et rapports de démultiplication pour répondre aux exigences d'application spécifiques sans concevoir de transmission personnalisée. Cette polyvalence réduit le temps d'installation et simplifie la planification de la maintenance .
5. Longueue durée de vie et faible entretien
La charge de choc réduite et la répartition uniforme de la force dans les engrenages hélicoïdaux entraînent moins d'usure des dents et des roulements des engrenages. Avec une lubrification appropriée, les motoréducteurs hélicoïdaux atteignent généralement durées de vie supérieures à 20 000 heures de fonctionnement dans des conditions nominales, minimisant les temps d'arrêt imprévus et les coûts de maintenance.
Hélicoïdaux par rapport aux autres types de motoréducteurs : une comparaison directe
Comprendre comment les motoréducteurs hélicoïdaux se comparent à d'autres types courants permet de comprendre pourquoi ils sont si largement spécifiés dans les applications industrielles.
| Caractéristique | Motoréducteur hélicoïdal | Motoréducteur droit | Motoréducteur à vis sans fin |
|---|---|---|---|
| Efficacité par étape | 95 à 98 % | 92 à 96 % | 50 à 90 % |
| Niveau de bruit | Faible | Moyen à élevé | Faible–Medium |
| Capacité de charge | Élevé | Moyen | Moyen |
| Plage de couple | Large | Modéré | Modéré |
| Applications typiques | Convoyeurs, mélangeurs, compresseurs | Machines légères, imprimantes | Ascenseurs, portails, convoyeurs lents |
| Intervalle d'entretien | Long | Moyen | Plus court (chaleur/usure) |
Les données montrent clairement que les motoréducteurs hélicoïdaux offrent le meilleur équilibre entre efficacité, contrôle du bruit et capacité de charge pour la plupart des cas d'utilisation industrielle.

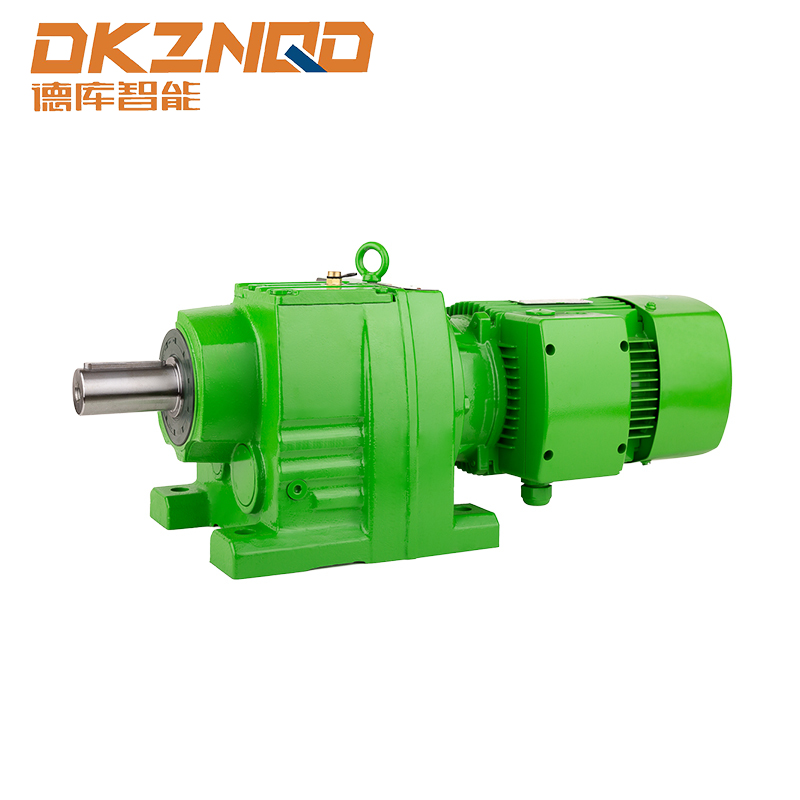

Motoréducteur hélicoïdal série R : un exemple représentatif
Le Motoréducteur hélicoïdal série R est une configuration de motoréducteur hélicoïdal en ligne largement adoptée qui illustre les avantages décrits ci-dessus. Sa disposition d'arbre coaxial facilite son intégration dans les configurations de machines existantes sans nécessiter d'adaptateurs d'accouplement complexes.
Les principales caractéristiques de la conception de la série R comprennent :
- Rapports de démultiplication généralement de 1,3:1 à plus de 289:1 , offrant une grande flexibilité de réduction de vitesse
- Meulage d'engrenages de haute précision pour réduire le bruit et prolonger la durée de vie des engrenages
- Options de montage modulaires, notamment des variantes de montage sur pied, de montage sur bride et de montage sur arbre
- Compatible avec les châssis de moteur standard IEC et NEMA pour un couplage ou un remplacement facile du moteur
- Boîtier étanche adapté aux environnements poussiéreux ou soumis à un lavage
Cette combinaison de flexibilité et de performances robustes fait de la série R une solution incontournable dans des secteurs tels que la logistique, l'alimentation et les boissons, l'emballage et la manutention.
Scénarios d'application typiques
Les motoréducteurs hélicoïdaux se retrouvent dans un large spectre d'applications industrielles en raison de leur adaptabilité et de la constance de leurs performances :
- Convoyeurs à bande et à chaîne — la délivrance douce du couple empêche le glissement de la courroie et réduit l'usure des composants du convoyeur
- Agitateurs et mélangeurs — un couple élevé à basse vitesse gère les matériaux visqueux sans surchauffe
- Compresseurs et ventilateurs — un rendement élevé réduit la consommation d'énergie dans les cycles de service continu
- Machines d'emballage — un fonctionnement silencieux et un contrôle précis de la vitesse répondent aux exigences d'hygiène et de précision
- Entraînements de pompe — la sortie d'arbre fiable s'adapte aux demandes de débit variables
- Systèmes de grue et de levage — capacité de charge élevée avec accélération et décélération en douceur
Facteurs à prendre en compte lors de la sélection d'un motoréducteur hélicoïdal
La sélection du bon motoréducteur hélicoïdal nécessite d'évaluer plusieurs paramètres clés pour garantir des performances fiables et à long terme :
- Couple de sortie et vitesse requis — définir le rapport de démultiplication et la puissance du moteur nécessaires
- Cycle de service — le service continu nécessite des caractéristiques thermiques différentes du fonctionnement intermittent
- Facteur de service — les applications soumises à des charges de choc ou à des démarrages fréquents nécessitent un facteur de service plus élevé
- Configuration de montage — orientation de l'arbre, montage sur pied ou sur bride et espace d'installation disponible
- Conditions environnementales — Indice de protection IP pour la protection contre la poussière et l'humidité, la plage de température et l'exposition aux produits chimiques
- Type de lubrification — les lubrifiants synthétiques prolongent les intervalles de changement et supportent des plages de température plus larges
Le fait de définir correctement ces paramètres dès la phase de spécification évite les pannes prématurées et évite des mises à niveau coûteuses ultérieures.
FAQ
Q1 : Quel est le principal avantage des engrenages hélicoïdaux par rapport aux engrenages droits ?
Les engrenages hélicoïdaux s'engrènent progressivement plutôt que d'un seul coup, ce qui réduit le bruit, les vibrations et les charges d'impact. Cela se traduit par un fonctionnement plus fluide et une capacité de charge plus élevée pour la même taille de boîte de vitesses.
Q2 : Quelle est l’efficacité d’un motoréducteur hélicoïdal ?
Un motoréducteur hélicoïdal à un étage atteint généralement Efficacité de transmission de 95 à 98 % . Les unités à plusieurs étages sont légèrement inférieures mais néanmoins nettement plus efficaces que les alternatives à engrenages à vis sans fin.
Q3 : Que signifie la désignation « Série R » ?
Le R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.
Q4 : Les motoréducteurs hélicoïdaux peuvent-ils être utilisés dans les environnements de transformation des aliments ?
Oui. Les modèles dotés d'indices IP appropriés et de lubrifiants de qualité alimentaire sont spécialement conçus pour les environnements de transformation des aliments, des boissons et des produits pharmaceutiques où l'hygiène et la résistance au lavage sont essentielles.
Q5 : À quelle fréquence un motoréducteur hélicoïdal doit-il être entretenu ?
Dans des conditions normales, la principale tâche de maintenance consiste à inspecter et à remplacer le lubrifiant, généralement tous les 10 000 à 20 000 heures de fonctionnement en fonction du type de lubrifiant et de la température de fonctionnement. Les lubrifiants synthétiques permettent des intervalles plus longs.
Q6 : Quels rapports de démultiplication sont disponibles pour les motoréducteurs hélicoïdaux de la série R ?
Les unités de la série R offrent généralement des rapports de démultiplication d'environ 1,3:1 jusqu'à 289:1 ou plus , en fonction du nombre de rapports de transmission et du modèle spécifique sélectionné.
Q7 : Les motoréducteurs hélicoïdaux sont-ils adaptés aux applications d'entraînement à vitesse variable (VFD) ?
Oui. Les motoréducteurs hélicoïdaux sont entièrement compatibles avec les variateurs de fréquence. L'utilisation d'un VFD en combinaison avec un motoréducteur hélicoïdal offre un contrôle précis de la vitesse et peut améliorer encore l'efficacité énergétique dans différentes conditions de charge.
05 juin 2025
