Comment un motoréducteur à vis sans fin se compare-t-il aux moteurs à engrenages planétaires ?

Un motoréducteur à vis sans fin représente une catégorie clé de systèmes d'entraînement mécaniques, largement utilisés dans l'automatisation industrielle, la manutention et les équipements de précision. Sa conception unique combine un engrenage hélicoïdal avec un mécanisme à vis sans fin, permettant une transmission de couple élevé dans une configuration compacte. Unu cours des dernières décennies, les ingénieurs et les concepteurs ont comparé motoréducteur à vis sans fins avec d'autres solutions d'entraînement, notamment moteurs à engrenages planétaires , pour évaluer l’efficacité, la durabilité et l’adéquation de l’application.

Comprendre les différences entre un motoréducteur à vis sans fin et un moteur à engrenage planétaire nécessite un examen approfondi des principes de conception, des caractéristiques opérationnelles, des mesures de performance et des considérations de maintenance.

Principes de conception et structure mécanique

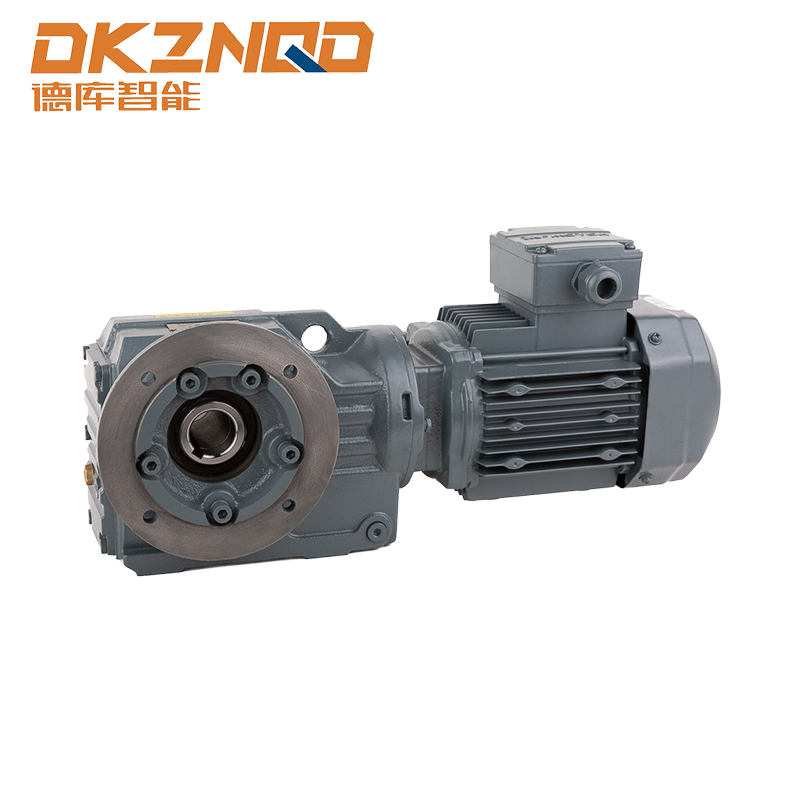

Le motoréducteur à vis sans fin se caractérise par un arbre à vis sans fin engrenant avec un engrenage hélicoïdal. Cette configuration offre une multiplication de couple élevée tout en conservant un faible encombrement. Les filetages inclinés de la vis sans fin engagent progressivement les dents de l'engrenage, ce qui entraîne un mouvement plus fluide et une charge de choc réduite. La conception inhérente permet également capacités d'auto-verrouillage , ce qui peut empêcher le retour en arrière dans des applications spécifiques.

En revanche, un moteur à engrenage planétaire comporte un engrenage solaire central entouré de plusieurs engrenages planétaires, qui tournent à l'intérieur d'une couronne. Cette configuration répartit la charge uniformément entre les planètes, offrant un rendement élevé et une taille compacte pour les applications à grete vitesse. Bien que les deux systèmes parviennent à multiplier le couple, la répartition de la charge et les modèles de contact mécanique diffèrent considérablement, influençant les caractéristiques d'efficacité, d'usure et de bruit.

Tableau 1 : Comparaison structurelle entre un motoréducteur à vis sans fin et un motoréducteur planétaire

Caractéristiques de performance

Capacités de couple et de vitesse

Un motoréducteur à vis sans fin excelle dans les applications nécessitant un couple élevé à faible vitesse de sortie. Son avantage mécanique permet à un moteur plus petit de fournir une force substantielle. La conception est particulièrement avantageuse lorsque manutention continue de charges est essentiel. Cependant, en raison du contact glissant entre la vis sans fin et l'engrenage, l'efficacité se situe généralement entre 40% et 70% , ce qui est inférieur à celui des systèmes planétaires.

Moteurs à engrenages planétaires , en revanche, fournissent haute efficacité , dépassant souvent 90 % dans des conditions de charge optimales. Ils conviennent aux applications nécessitant une accélération rapide, une rotation à grande vitesse ou une perte d'énergie minimale. L'engagement multi-vitesses réduit les contraintes localisées, contribuant ainsi à des performances constantes sous diverses demandes de couple.

Bruit et vibrations

La génération de bruit est un facteur critique dans la sélection des systèmes d'entraînement. Le motoréducteur à vis sans fin produit des vibrations plus faibles en raison d'un engagement progressif, mais la nature glissante du contact vis sans fin peut générer un bruit de fonctionnement modéré sous de lourdes charges. Pour les environnements où réduction du bruit est une priorité, une attention particulière doit être portée à la lubrification et à la conception du boîtier.

Les moteurs à engrenages planétaires présentent généralement des niveaux de bruit plus faibles en raison d'une charge uniformément répartie et d'un contact roulant, plutôt que d'un contact glissant. En conséquence, ils sont souvent préférés dans machines de précision and robotique , où le bon fonctionnement est crucial.

Efficacité et consommation d'énergie

L’efficacité a un impact direct sur les coûts d’exploitation et la durabilité du système. Tandis que motoréducteur à vis sans fins offrent des solutions de couple compactes, leur mécanisme à contact coulissant entraîne une perte d'énergie plus élevée. La sélection d’une lubrification appropriée et le maintien d’un alignement correct peuvent atténuer les pertes d’efficacité. Pour les opérations à long terme sensibles à l'énergie, les moteurs à engrenages planétaires peuvent offrir des avantages, en particulier dans les applications à grande vitesse ou à service continu.

Tableau 2 : Comparaison des mesures de performances

Unpplication suitability

Applications des motoréducteurs à vis sans fin

Le motoréducteur à vis sans fin est largement utilisé dans les systèmes qui nécessitent couple élevé, conception compacte et fonctionnalités autobloquantes . Les applications typiques incluent :

• Entraînements de convoyeurs en milieu industriel
• Mécanismes de levage et de levage
• Unutomated gates and access systems
• Machines d'emballage nécessitant un fonctionnement à faible vitesse et à charge élevée

Le self-locking capability makes it advantageous in applications critiques pour la sécurité , où les retours en arrière involontaires doivent être évités.

Applications des moteurs à engrenages planétaires

Les moteurs à engrenages planétaires sont couramment utilisés dans des scénarios exigeants haute efficacité, high-speed operation, and precise motion control , tels que :

• Robotique et automatisation
• Machines-outils avec exigences de vitesse variable
• Véhicules électriques et équipements de mobilité
• Systèmes servomoteurs avec contrôle par rétroaction

Leir compact and distributed load design allows for performances à grande vitesse sans génération de chaleur excessive , ce qui les rend idéaux pour les applications de précision et économes en énergie.

Durabilité et entretien

Un motoréducteur à vis sans fin nécessite une attention particulière à la lubrification et à l’alignement pour garantir la longévité. L'action de glissement entre la vis sans fin et les dents de l'engrenage peut générer de la chaleur et de l'usure, en particulier sous un couple élevé ou en service continu. Une inspection régulière, une sélection appropriée de graisse et des améliorations de la conception du boîtier peuvent prolonger la durée de vie.

Les moteurs à engrenages planétaires, en raison du contact roulant et du couple distribué, démontrent souvent taux d'usure inférieurs . Les roulements et les engrenages dans les configurations planétaires subissent généralement moins de contraintes localisées, ce qui réduit la fréquence de maintenance. Cependant, l'étanchéité et la lubrification restent essentielles pour maintenir des performances constantes dans des environnements poussiéreux ou à haute température.

Considérations relatives aux coûts

Lors de l'évaluation motoréducteur à vis sans fins et les moteurs à engrenages planétaires, le coût est un facteur crucial. Les systèmes à vis sans fin hélicoïdales peuvent être moins cher pour les applications à faible vitesse et à couple élevé grâce à des processus de fabrication plus simples. Cependant, les pertes d'énergie et les besoins de maintenance plus élevés peuvent affecter la coût total de possession .

Les moteurs à engrenages planétaires ont souvent des coûts initiaux plus élevés, mais une efficacité supérieure, une durée de vie plus longue et des temps d'arrêt réduits peuvent conduire à meilleure valeur à long terme dans les applications nécessitant des performances soutenues et un fonctionnement précis.

Directives de sélection

La sélection du système d'entraînement optimal nécessite de comprendre les exigences de l'application, notamment le couple, la vitesse, l'efficacité et les contraintes spatiales. Motoréducteurs à vis sans fin conviennent pour :

• Applications à faible vitesse et à couple élevé
• Situations où le verrouillage automatique est requis
• Systèmes où une efficacité énergétique modérée est acceptable

Moteurs à engrenages planétaires sont privilégiés lorsque :

• Le fonctionnement à grande vitesse et l’efficacité énergétique sont des priorités
• Un mouvement fluide et précis est essentiel
• Une longue durée de vie avec une maintenance réduite est nécessaire

Considérations de conception et de personnalisation

Les ingénieurs peuvent personnaliser motoréducteur à vis sans fins pour répondre à des exigences spécifiques, telles que :

• Ajustements du rapport de démultiplication pour la vitesse et le couple cibles
• Lubrification spécialisée pour réduire la friction et la chaleur
• Modifications du boîtier pour améliorer la réduction du bruit et la durabilité

Les moteurs à engrenages planétaires peuvent également être adaptés à des besoins spécifiques, notamment :

• Usinage d'engrenages de haute précision pour un jeu minimal
• Intégration compacte avec des servomoteurs ou des moteurs pas à pas
• Voies de lubrification optimisées pour un fonctionnement continu

Une sélection de conception appropriée garantit fiabilité, efficacité et sécurité du système dans différentes applications industrielles.

Undvantages and limitations summary

Motoréducteur à vis sans fin

Undvantages:

• Couple élevé dans une configuration compacte
• Capacité d'auto-verrouillage
• Engagement en douceur et absorption des chocs

Limites :

• Efficacité inférieure par rapport aux systèmes planétaires
• Besoins d'entretien modérés
• Génération de chaleur potentielle sous charge continue

Moteur à engrenages planétaires

Undvantages:

• Haute efficacité et performances constantes
• La charge répartie réduit l'usure
• Faible bruit et vibrations

Limites :

• Coût initial plus élevé
• Capacité d’auto-verrouillage limitée
• Assemblage et conception plus complexes

Conclusion

Le comparison between a motoréducteur à vis sans fin et un moteur à engrenage planétaire met en évidence des philosophies de conception distinctes et l’adéquation des applications. Tandis que motoréducteur à vis sans fins fournir des solutions compactes à couple élevé avec des fonctionnalités d'auto-verrouillage, moteurs à engrenages planétaires excellez en termes d’efficacité, de fonctionnement à grande vitesse et d’environnements à faible bruit. Un examen attentif de exigences opérationnelles, contraintes spatiales et capacités de maintenance est essentiel pour sélectionner le système d’entraînement optimal.

FAQ

Q1 : Quelles industries utilisent couramment des motoréducteurs à vis sans fin ?
Un1: Helical worm gearmotors are widely applied in industrial automation, material handling, packaging machinery, and lifting systems due to their high torque and self-locking capabilities.

Q2 : Les motoréducteurs à vis sans fin hélicoïdale peuvent-ils être utilisés dans des applications à grande vitesse ?
Un2: Helical worm gearmotors are generally optimized for low to medium speed. For high-speed applications, planetary gear motors may offer better efficiency and durability.

Q3 : À quelle fréquence un motoréducteur à vis sans fin doit-il être entretenu ?
Un3: Maintenance depends on load and operational conditions. Regular inspection of lubrication, alignment, and housing integrity is recommended to prevent wear and heat-related damage.

Q4 : Les moteurs à engrenages planétaires sont-ils plus économes en énergie que les moteurs à engrenages à vis sans fin ?
Un4: Yes. Due to rolling contact and distributed load, planetary gear motors typically have higher mechanical efficiency, especially under high-speed or continuous-duty conditions.

Q5 : Les motoréducteurs à vis sans fin hélicoïdale peuvent-ils empêcher le retour en arrière ?
Un5: Many helical worm gearmotors feature self-locking properties, which prevent reverse motion, enhancing safety in lifting and positioning applications.

Références

1. Dudley, D.W., Manuel de conception et d'ingénierie des engrenages , McGraw-Hill, 2019.
2. Smith, J., Systèmes d'engrenages industriels : sélection, application et maintenance , Presse Industrielle, 2021.
3. Brun, L., Principes fondamentaux de l'entraînement mécanique pour l'automatisation , Elsevier, 2020.
